La instalación de equipos con certificación ATEX para áreas peligrosas debe realizarse de acuerdo con la última edición aplicable de EN 60079-14. Para los detalles generales de instalación, vea el dibujo de instalación en el Apéndice A.

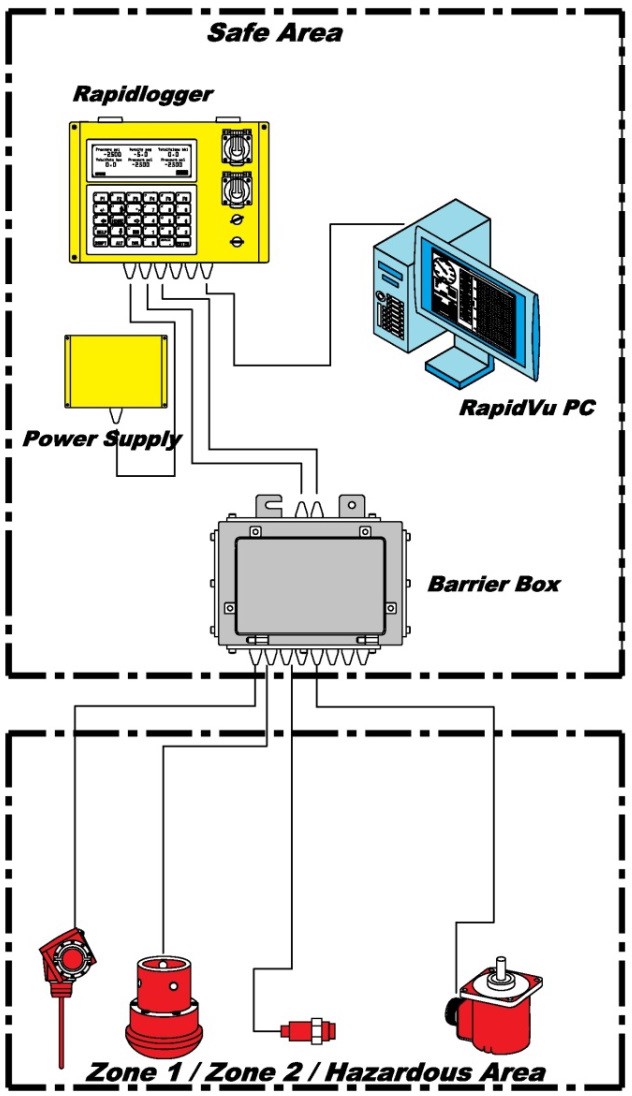

La ilustración de resumen anterior muestra que la instalación del sistema Rapidlogger en las áreas peligrosas implica la instalación de ciertos componentes en el área segura y algunos componentes en el área peligrosa. La instalación del sistema Rapidlogger certificado por ATEX solo puede ser realizada por instaladores eléctricos que estén debidamente certificados para trabajar en el área específica. Estas certificaciones son específicas de los países donde se realiza la instalación.
El panel Rapidlogger ha sido diseñado para instalarse y utilizarse en entornos hostiles. La unidad funcionará bien bajo la luz solar directa, lluvia y agua de mar; sin embargo, protegerlo de los elementos extenderá su vida y mantendrá la apariencia. La instalación variará ligeramente dependiendo de si se instala la unidad de caja simple o la unidad exterior de caja doble.
Instalación de la unidad de caja doble

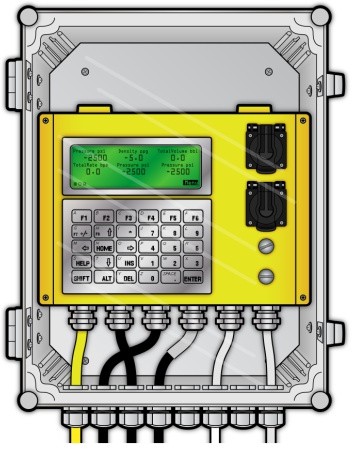

La unidad Rapidlogger de doble caja es el conjunto más común que se suministra. Consiste en una unidad de metal Rapidlogger encerrada dentro de una caja de policarbonato más grande con un frente transparente. El gabinete secundario brinda un grado muy alto de protección a la electrónica de la unidad contra la lluvia, la suciedad, el daño físico y los aerosoles de lavado a presión. A continuación, se muestra una ilustración de esta unidad y una fuente de alimentación de voltaje múltiple.

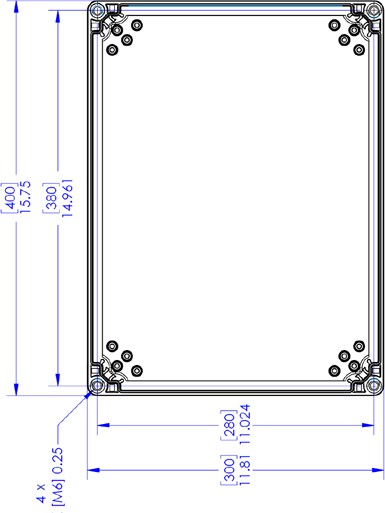

El primer paso en la instalación es identificar una ubicación de montaje adecuada en el equipo para montar el Rapidlogger y la fuente de alimentación. Luego, coloque la unidad en el lugar donde se va a montar y marque la ubicación de los cuatro orificios de montaje con un punzón central, o use el dibujo del patrón de orificios.
Asegúrese de que la unidad esté nivelada. Taladre agujeros en el panel con una broca del tamaño de ¼ "de espacio libre (9/32" sería apropiado). A continuación, haga lo mismo para los orificios de la unidad de fuente de alimentación. Utilice los pernos suministrados (cabeza de zócalo de 1/4 "-20 de largo de 2") y tuercas de seguridad para sujetar la unidad al panel de control. Haga lo mismo para la unidad de fuente de alimentación. Luego, pase los cables de alimentación y sensor según sea necesario alrededor del equipo y conéctelos a la fuente de alimentación y los sensores. Todos los cables necesarios vienen pre cableados a la unidad, por lo general, solo se debe realizar un cableado mínimo.

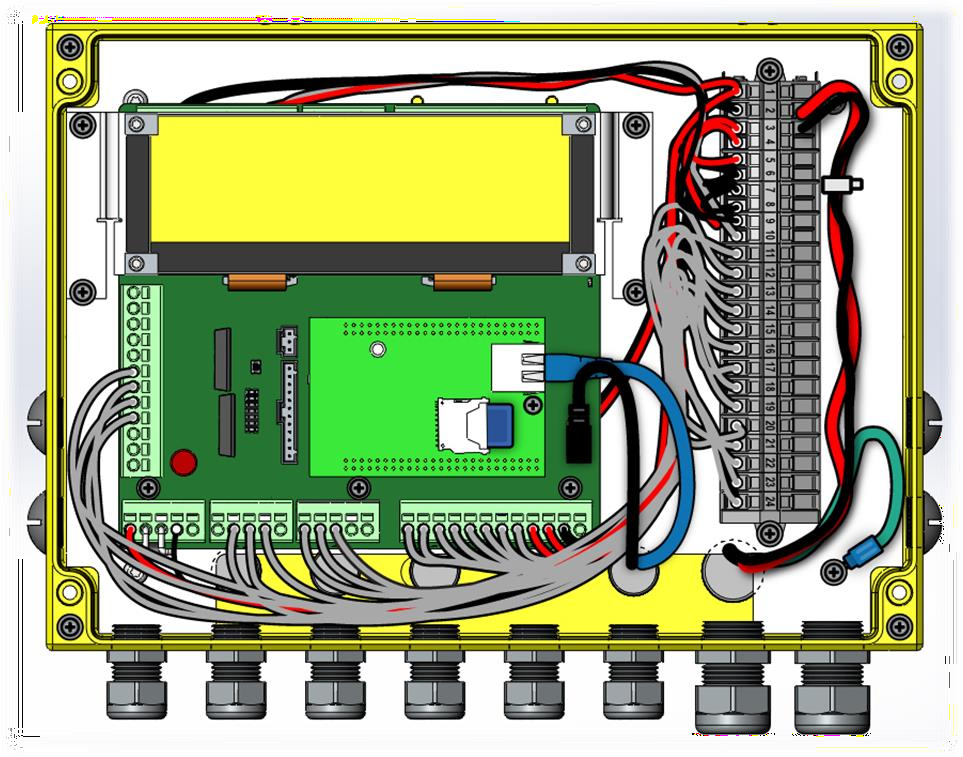

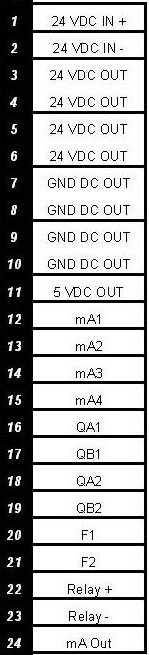

Distribución de terminales de cableado – Unidad estándar
Instalación de la unidad individual en caja

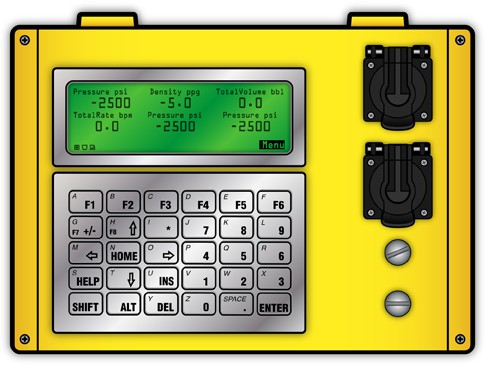

Si se instala una unidad Rapidlogger de una sola carcasa, siga estas instrucciones y pasos. A continuación se muestra una ilustración de la unidad estándar.La unidad Rapidlogger de una sola carcasa puede montarse en entornos exteriores, como en el costado de camiones y plataformas de campos petroleros, sin ninguna protección contra la intemperie. Sin embargo, en estas aplicaciones, la tapa de la unidad Rapidlogger debe mantenerse bien cerrada y el interior debe protegerse con una bolsa de desecante seco.

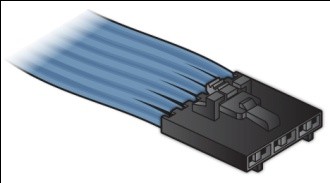

Si necesita quitar la tapa con bisagras Rapidlogger de la parte posterior de la unidad para instalar, entonces el cable del teclado debe ser desconectado. Esto se puede hacer separando cuidadosamente el cable del teclado de la tapa de la unidad presionando la pequeña lengüeta de bloqueo (1) en el conector del teclado y tirando y balanceando suavemente el conector hacia adelante y hacia atrás. Los orificios de montaje (2) utilizados para montar la unidad en un panel de control son visibles una vez que se ha abierto la tapa.
112222
Encuentre un lugar en el panel para montar el panel Rapidlogger. Coloque la unidad en el área a montar y marque la ubicación de los cuatro orificios de montaje con un punzón central o utilice el dibujo del patrón de orificios. Taladre los orificios en el panel con una broca de 1/4 ". Si desea enrutar los cables usando las salidas de cable traseras en el Rapidlogger, entonces debe taladrar orificios para despejar el cable y los sujetadores de cable también. Pase los cables a través de los orificios, y use los pernos y tuercas suministrados (tamaño 10-24) para fijar la unidad al panel de control.
Instalación de la unidad Rapidlogger Mini

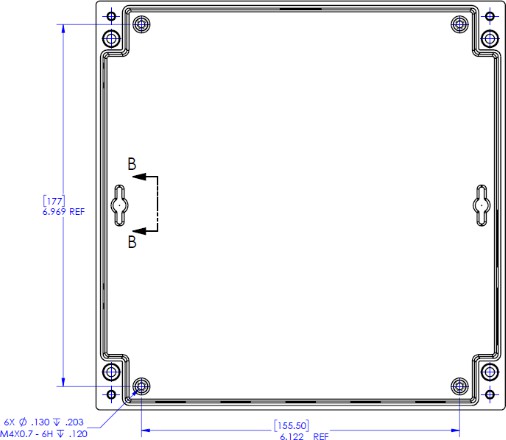

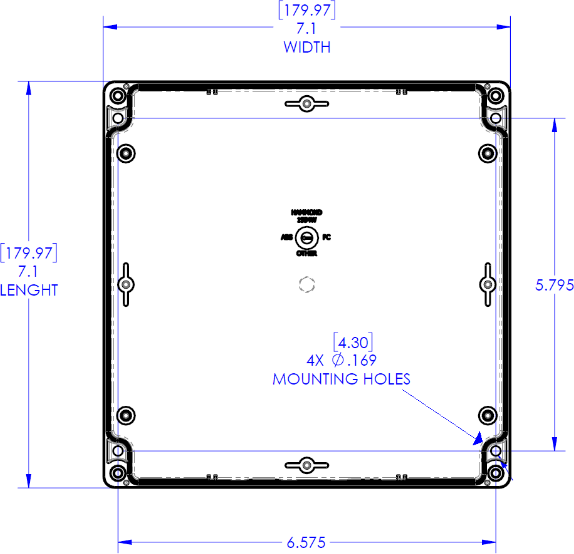

Si instala una unidad Rapidlogger Mini, utilice estos orificios de montaje.
La unidad Rapidlogger Mini puede montarse en entornos exteriores, como en el costado de camiones y plataformas de campos petroleros, sin ninguna protección contra la intemperie. Sin embargo, en estas aplicaciones, la tapa de la unidad Rapidlogger debe mantenerse bien cerrada y el interior debe protegerse con una bolsa de desecante seco.
Distribución de terminales de cableado – Unidad Mini

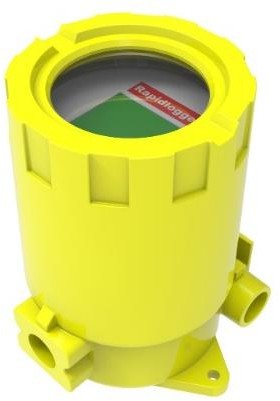

Instalación de la unidad Rapidlogger ExD

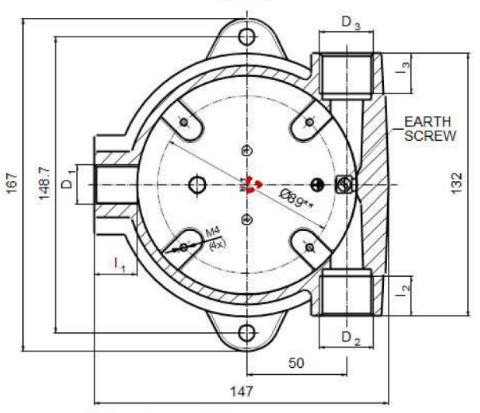

La unidad Rapidlogger ExD se utiliza para adquirir datos en ubicaciones de Zona Peligrosa 1 y Zona 2. Puede utilizarse como dispositivo de adquisición de datos independiente. Si instala una unidad Rapidlogger ExD, utilice los siguientes orificios de montaje.
La unidad Rapidlogger ExD puede montarse en entornos exteriores, como cerca de cabezales de pozo, inyectores de CT y tanques de lodo. Sin embargo, en estas aplicaciones, la tapa de la unidad Rapidlogger ExD debe mantenerse bien cerrada y el interior debe protegerse con una bolsa de desecante seco. Cuando la unidad Rapidlogger ExD se instala en áreas peligrosas, solo se pueden utilizar cables blindados.
Distribución de terminales de cableado – Unidad ExD
Instalación de la unidad Rapidlogger SE

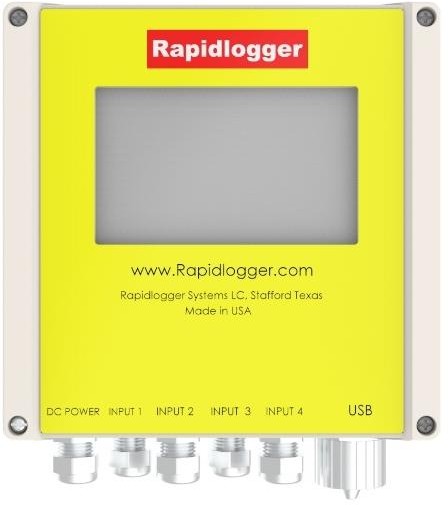

La unidad Rapidlogger SE es una versión económica de la unidad Rapidlogger. Este tipo de unidad se utiliza para adquirir datos en ubicaciones protegidas y seguras, como cabinas de control, contenedores de bombas y laboratorios. La unidad Rapidlogger SE está sellada según las normas NEMA 4 e IP66, pero está fabricada de policarbonato y no es tan resistente como las unidades Rapidlogger convencionales de aluminio fundido.

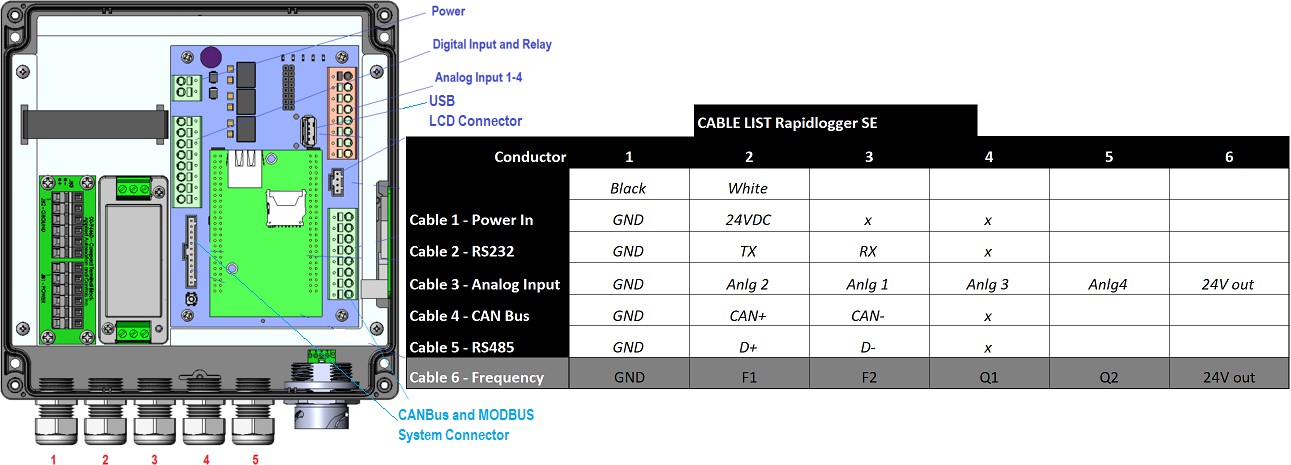

Los terminales de cableado de la unidad Rapidlogger SE se muestran a continuación.
Distribución de terminales de cableado – Unidad SE
Instalación de la unidad Rapidlogger Max

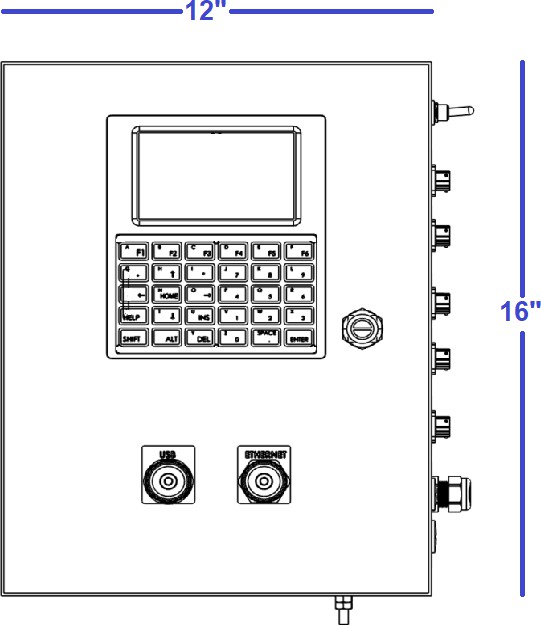

La unidad Rapidlogger Max es una unidad Rapidlogger de mayor tamaño que permite la conexión de un gran número de canales analógicos y digitales. Los orificios de montaje de la unidad Rapidlogger Max se muestran a continuación. En todas las aplicaciones, la tapa de la unidad Rapidlogger Max debe mantenerse bien cerrada y el interior debe protegerse con una bolsa de desecante seco. Utilice las siguientes dimensiones de montaje.

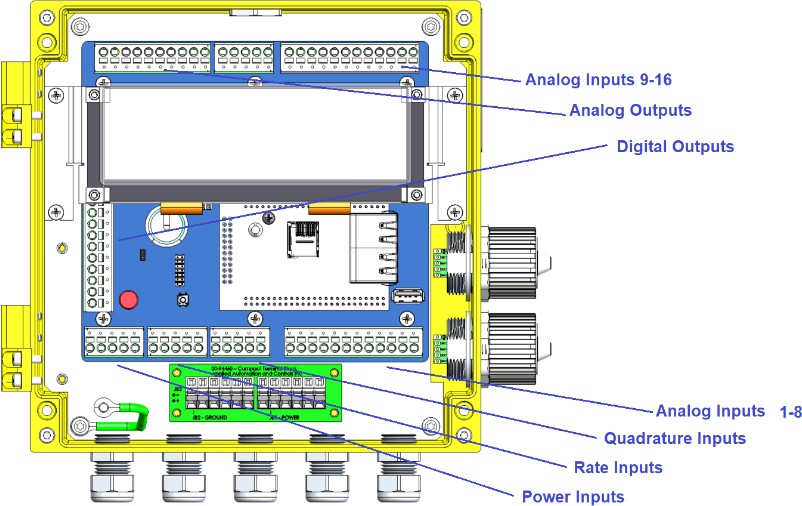

Los terminales de cableado de la unidad Rapidlogger Max se muestran a continuación.

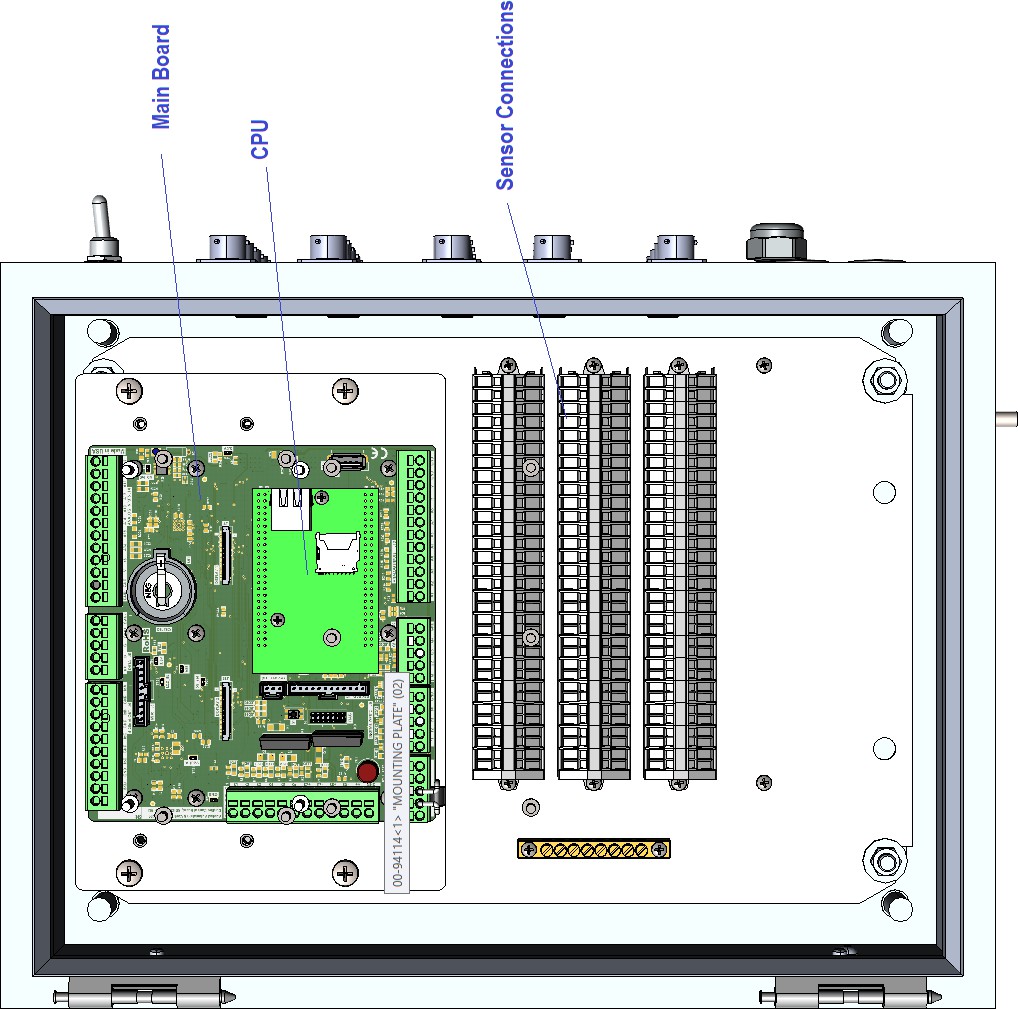

Distribución de terminales de cableado – Unidad Max

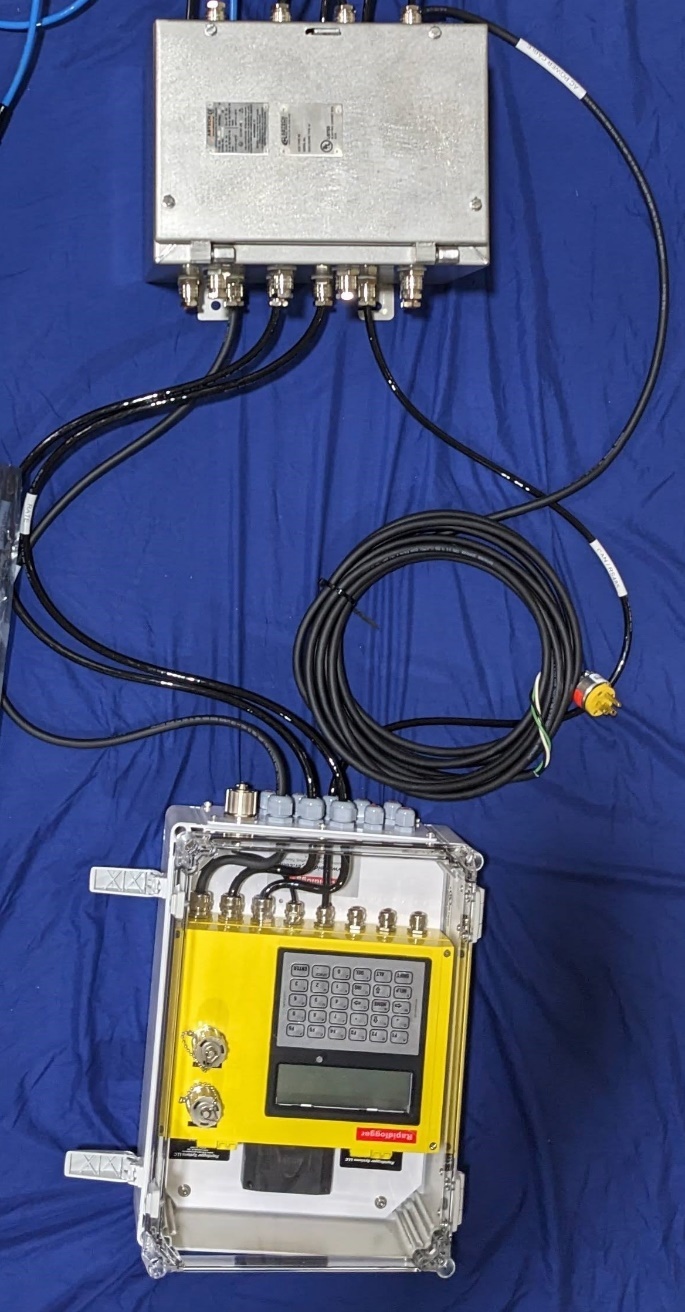

Instalación de la caja de barrera para áreas peligrosas
La caja de barrera para áreas peligrosas (si se incluye) debe montarse de forma permanente en una superficie vertical. La caja se puede montar en cualquier orientación (lado largo vertical o lado corto vertical). Para detalles eléctricos del montaje, consulte el dibujo de instalación incluido en el Apéndice A y la última edición aplicable de la norma EN 60079-14.
Ubicación y disposición de la caja de barrera ATEX
Los tamaños de fusibles y deben seguirse. El sistema Rapidlogger ATEX utiliza un fusible de 1 amperio. No sustituir con un valor mayor. En caso de que el fusible se queme repetidamente, se debe encontrar y corregir la fuente del problema en lugar de simplemente utilizar un fusible más grande.
La alimentación se suministra a la caja de barrera (12 V CC, 24 V CC o 110/240 V CA, según el tipo de compra de la unidad) solo a través de un cable adecuado para el área de la Zona 1 o Zona 2, según la ubicación de la unidad. Los cables para los sensores estándar intrínsecamente seguros vienen pre terminados dentro de la caja de barrera. En caso de que los sensores a prueba de explosión, como densitómetros o medidores de flujo de turbina, los cables necesiten ser blindados o adecuados para el área de la Zona 1 o la Zona 2 donde se enrutan.

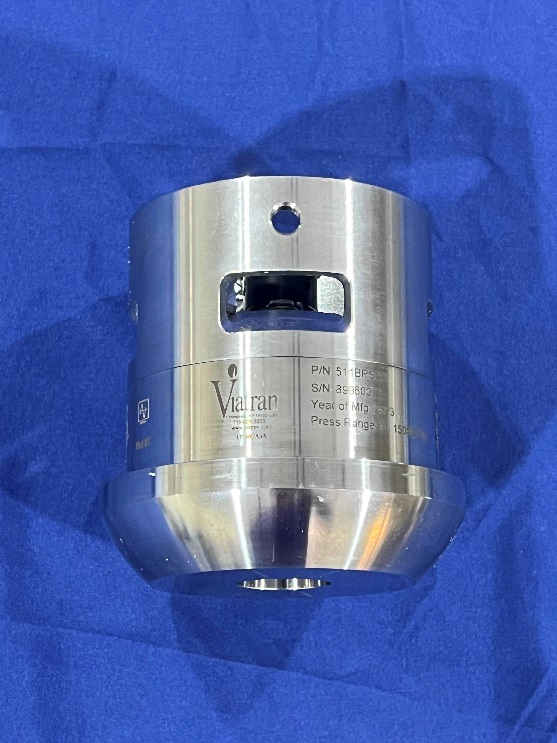

La presión de bombeo de cemento se mide mediante un transductor de presión conectado a una de las cuatro entradas analógicas de alta resolución del sistema. Las cuatro entradas analógicas admiten entradas de señal de 4-20 mA y sensores de 2 y 3 cables. Según la programación estándar de fábrica, el transductor de presión está conectado a la primera entrada analógica del sistema (mA1). Todos los sensores están conectados al bloque de terminales JB1. Para un sensor 4-20mA de 2 hilos, el cable mA + del sensor debe conectarse a JB1-3 y el cable de señal mA- del transductor está conectado a JB1-12.
Se deben seguir todas las instrucciones de instalación del fabricante del transductor de presión para conservar la certificación ATEX.

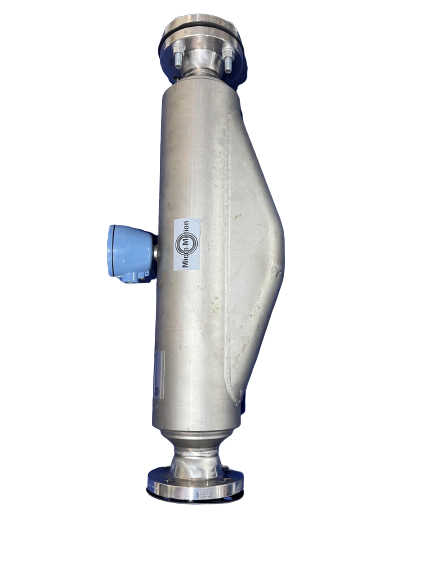

Muchas unidades de cemento modernas están equipadas con un densitómetro tipo Coriolis (Micro Motion, Endress+Hauser, etc.). Estos densitómetros pueden medir la velocidad de flujo, el volumen y la densidad del fluido de tratamiento. La salida de los densitómetros generalmente tiene la forma de una salida analógica para la densidad y una salida de frecuencia para la tasa de tratamiento y el volumen. Estas señales se pueden conectar a la unidad Rapidlogger y los datos se pueden mostrar y grabar.
El densitómetro Micro Motion genera densidad en su primera salida de 4-20 mA. Según la programación estándar de fábrica, la densidad se conecta a la segunda entrada analógica (mA2) del Rapidlogger. El cable mA + del transmisor del densitómetro debe conectarse a JB1-4 y el cable de señal mA- del transmisor a JB1-13.
El densitómetro Micro Motion emite el caudal en uno de sus canales de salida de frecuencia. Esta salida se lee en el Rapidlogger utilizando una de sus entradas de frecuencia. El Rapidlogger calcula y muestra el volumen total en función del número total de pulsos de frecuencia en este mismo canal. Según la programación estándar de fábrica, el caudal del densitómetro está conectado a la primera entrada de cuadratura (QA1). El cable FO + (Salida de frecuencia +) del transmisor del densitómetro debe conectarse a JB1-16 y el cable FO- (Salida de frecuencia -) a una de las salidas de tierra de CC disponibles, como JB1-7.
Se deben seguir todas las instrucciones de instalación del fabricante para los densitómetros para conservar la certificación ATEX.

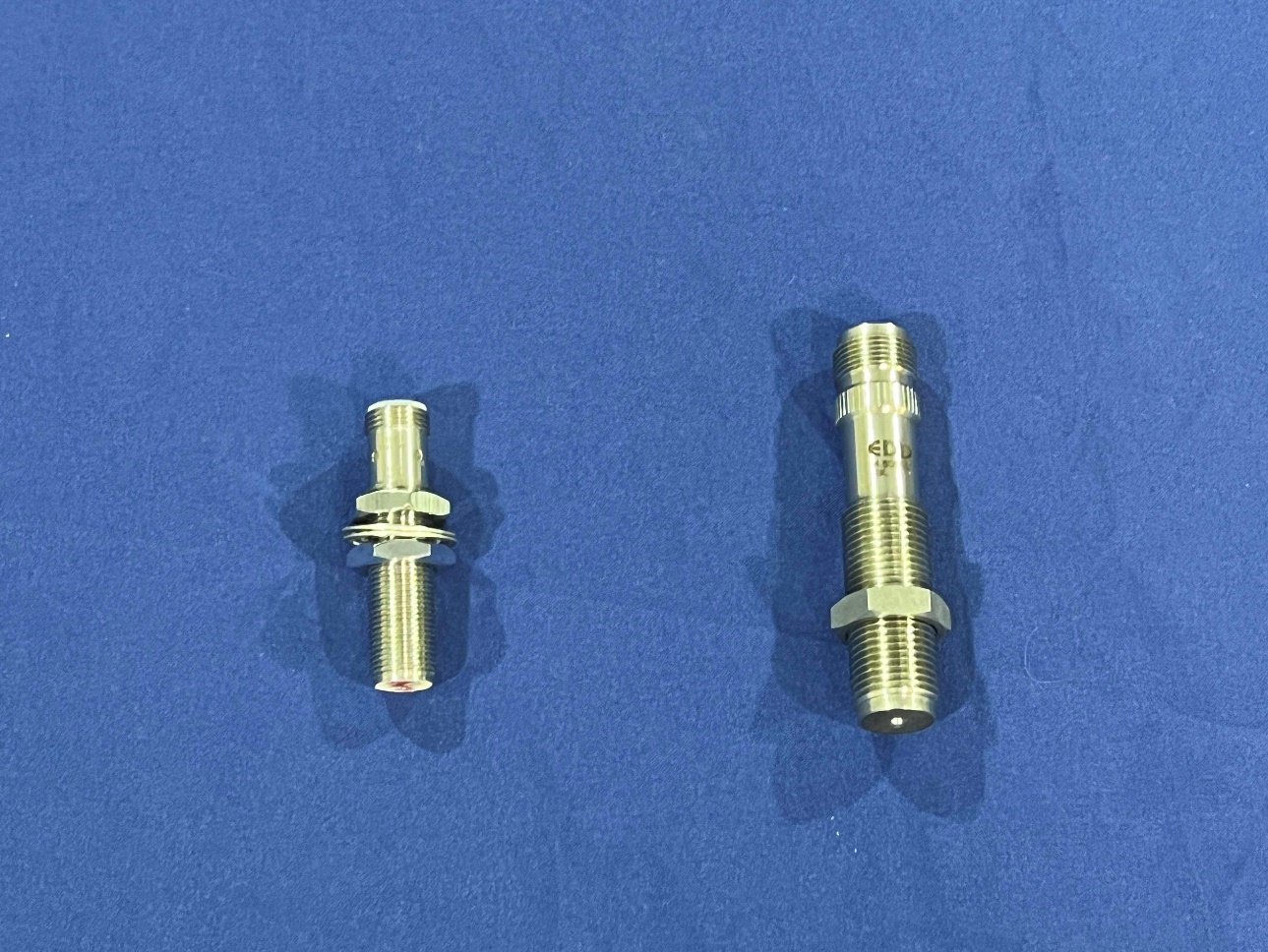

Los sensores de carrera de la bomba son interruptores de proximidad que detectan la rotación de alguna parte giratoria de una bomba. Los interruptores de proximidad de tipo 2 y 3 cables (14) que van desde 12-24V pueden conectarse al Rapidlogger. Según la programación estándar de fábrica, el contador de carrera de la bomba 1 está conectado a la primera entrada de frecuencia (F1) del Rapidlogger. Por lo general, no se recomienda usar captadores magnéticos (mag pickups) con el Rapidlogger, ya que la señal débil de ellas puede causar la pérdida de pulsos en cables largos.
1414
El cable de salida de frecuencia del interruptor de proximidad debe conectarse a JB1-20. La salida del segundo contador de carrera de la bomba debe conectarse a (F2) JB1-21.
Se deben seguir todas las instrucciones de instalación del fabricante para el sensor de proximidad inductivo para conservar la certificación ATEX.

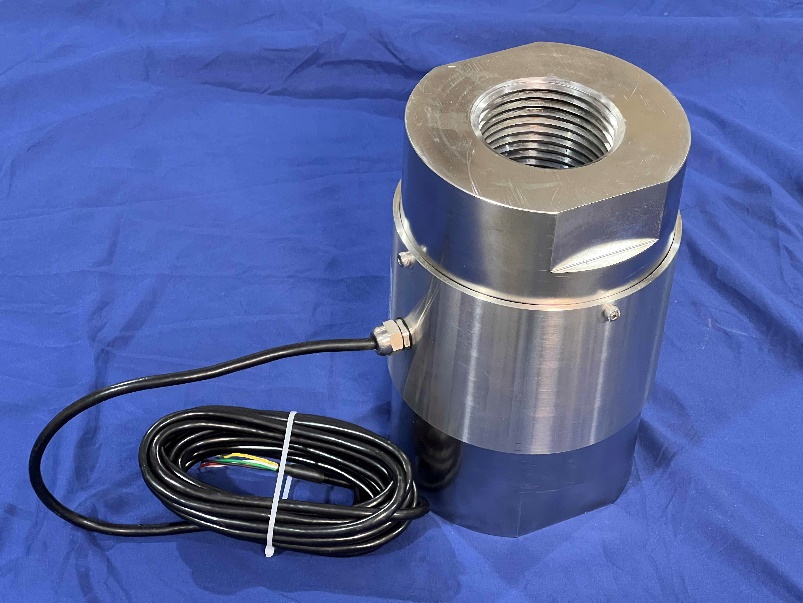

La tensión y la compresión en unidades slickline, wireline y de tubos en espiral se miden por medio de celdas de carga. Se pueden usar celdas de carga de 4-20 miliamperios con el sistema Rapidlogger. Es posible utilizar células de carga de compresión, tensión o bidireccionales con el Rapidlogger. Según la programación estándar de fábrica, la celda de carga está conectada a la primera entrada analógica del sistema (mA1). Todos los sensores están conectados al bloque de terminales JB1. Para una celda de carga de 4-20 mA de 2 hilos, el cable mA+ debe conectarse a JB1-3 y el cable de señal mA- a JB1-12. La segunda celda de carga o el transductor de presión se pueden conectar a la segunda entrada de miliamperios en el sistema y así sucesivamente.
Se deben seguir todas las instrucciones de instalación del fabricante para la celda de carga para conservar la certificación ATEX.

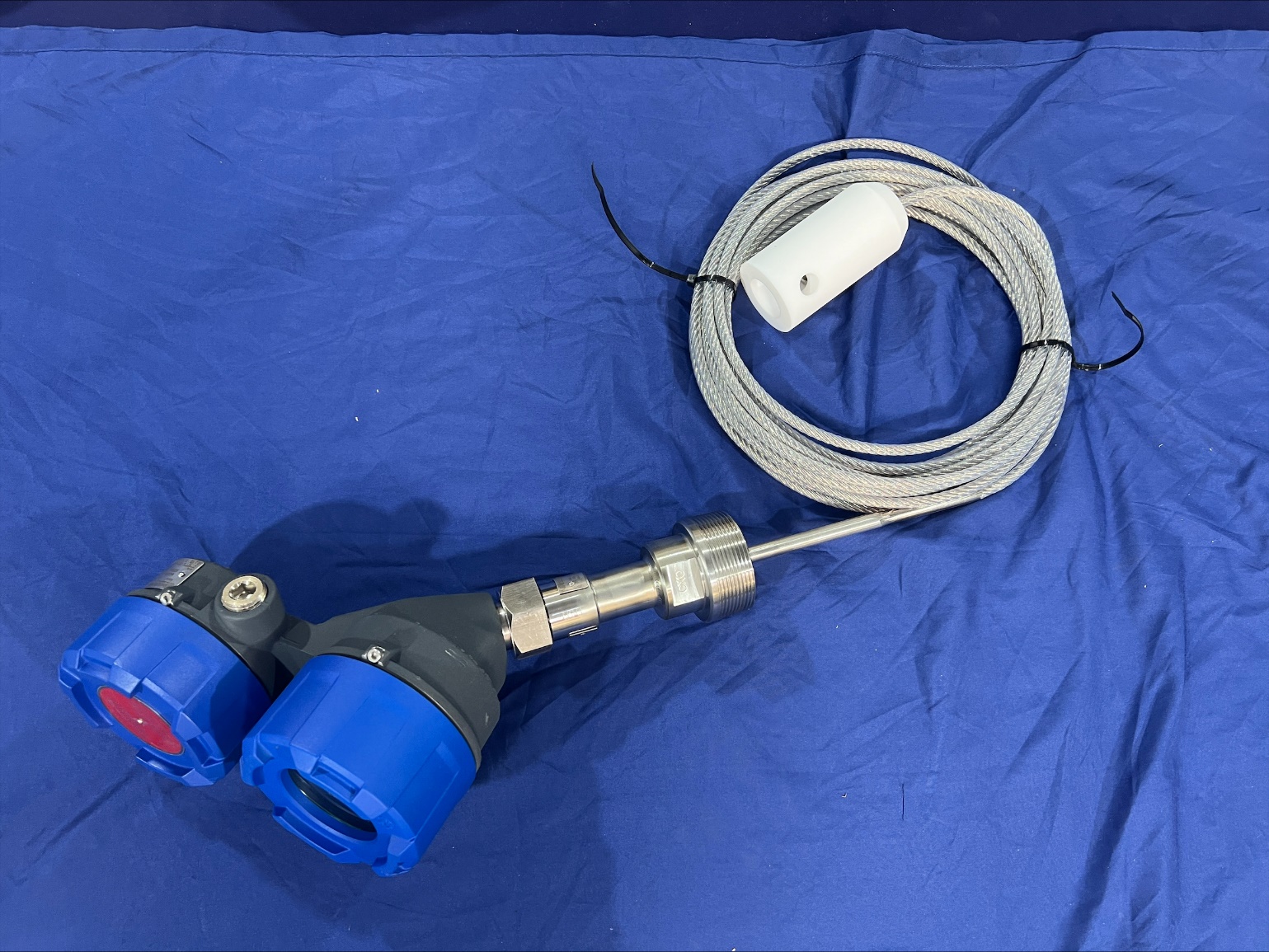

Los sensores de nivel del tanque se utilizan con frecuencia con el sistema Rapidlogger para instrumentar tanques, tinas y fosas en aplicaciones de campos petroleros. Estos pueden utilizarse para medir los niveles de lechada de cemento, agua y lodo. Algunos sensores de nivel del tanque funcionan según el principio de reflexión de ondas de radar, mientras que otros funcionan según el principio de eco ultrasónico.
La mayoría de los sensores de nivel tienen una salida de 4-20 mA de dos hilos y pueden conectarse directamente a una de las entradas analógicas de Rapidlogger. El terminal de alimentación del sensor debe conectarse a uno de los terminales de alimentación de sensores (+24 V) de Rapidlogger, mientras que el terminal de señal del sensor debe conectarse a una de las entradas mA / analógicas. La calibración del nivel puede realizarse mediante la función de calibración analógica en tiempo real de la utilidad del sistema Rapidlogger.

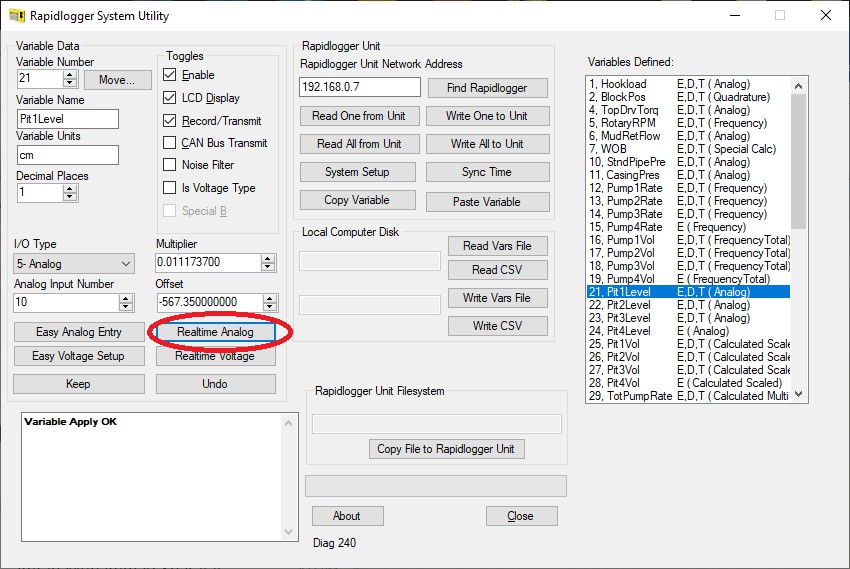

Vacíe el tanque y utilice la utilidad para establecer el valor de salida bajo deseado. Luego, llene el tanque, establezca el valor de salida alto deseado y seleccione Write Settings.

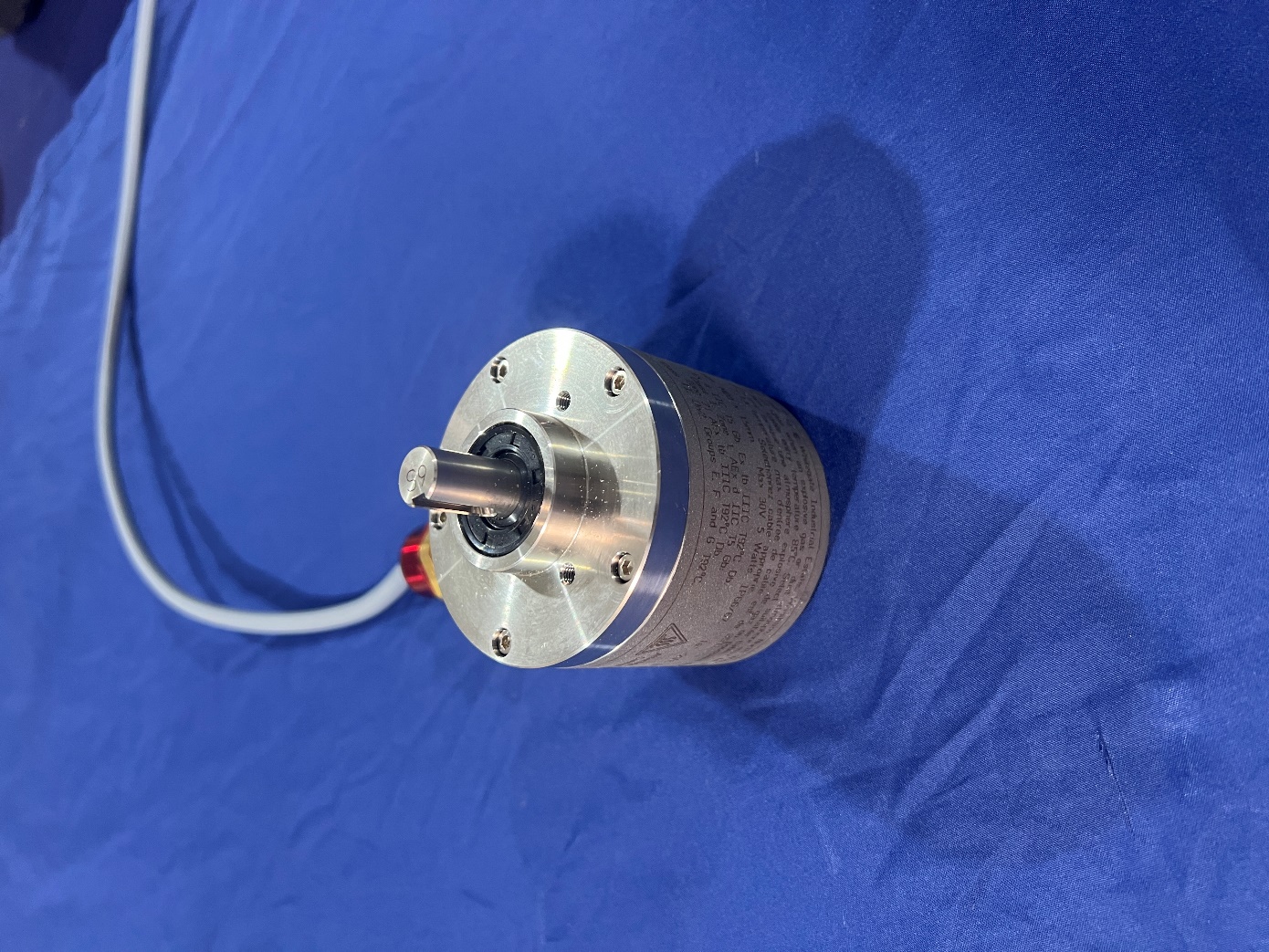

El codificador de profundidad se utiliza para medir la longitud o la profundidad del cable o la tubería en el pozo en operaciones de línea de acero (slickline), línea eléctrica y tubería flexible. El cable o la tubería pasa sobre una rueda de fricción conectada al eje del codificador de profundidad, lo que permite al codificador recopilar los datos.
La salida del codificador de profundidad es un conjunto de señales de pulsos A y B desfasadas 90 grados entre sí. Estos pulsos pueden ser de 5 V o de 12 V.
El Rapidlogger puede conectarse con hasta dos codificadores y admite pulsos de 5 V a 24 V.
El sistema Rapidlogger se puede utilizar para accionar relés y solenoides de válvula para apagar una unidad de bombeo cuando se detecta una condición peligrosa. Esto puede incluir situaciones de sobrepresión y sobrevelocidad.
Si el sistema de apagado de la bomba funciona con un contacto normalmente abierto de CC, puede conectarse de la siguiente manera

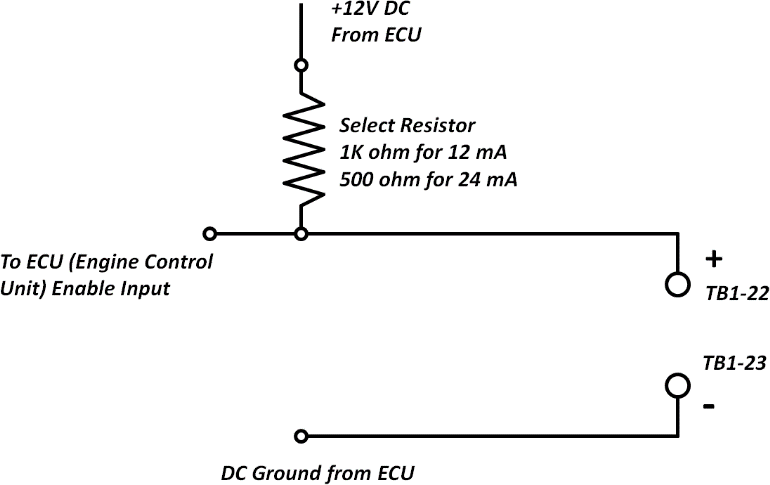

Para un sistema de apagado conectado a una unidad de control del motor con una entrada de habilitación, el apagado puede conectarse de la siguiente manera.

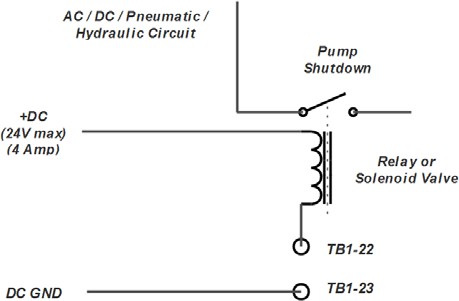

Otros sistemas de apagado pueden conectarse mediante un relé eléctrico o una válvula solenoide conectada de la siguiente manera
Antes de encender el sistema, se debe realizar una inspección de acuerdo con la última edición aplicable EN 60079-17. En particular, debe verificarse que todos los prensaestopas y conectores de cables estén instalados y sellados correctamente. No se necesitan ajustes especiales antes del inicio. Una vez que se completa la inspección de seguridad de acuerdo con EN 60079-17, la unidad se puede encender con el interruptor de encendido.
El primer encendido no debe realizarse en presencia de atmósferas peligrosas. En caso de que se queme un fusible, apague inmediatamente el sistema y localice la fuente de la falla antes de reemplazar el fusible e intentar encenderlo nuevamente.
