Para las instalaciones ATEX, todo el mantenimiento eléctrico y electrónico del sistema debe realizarse de acuerdo con la norma EN 60079-17 de la última edición. El mantenimiento de software y firmware se detalla a continuación.
La tarjeta SD instalada dentro del gabinete interno del Rapidlogger registra datos continuamente cuando se enciende el sistema. Los puntos de datos se registran a intervalos de 1, 5, 10 o 60 segundos, dependiendo de la velocidad de grabación seleccionada por el usuario. Dependiendo de la velocidad de grabación y el número de variables de datos seleccionadas, la tarjeta SD interna puede llenarse en cualquier lugar desde unos pocos días hasta un mes. Una vez que la tarjeta está llena, la grabación de datos internos se detiene hasta que los datos de la tarjeta se descargan y la tarjeta se borra.

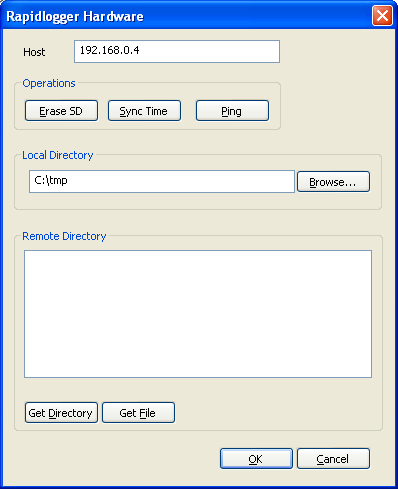

Para descargar archivos y borrar la tarjeta, la opción de menú Rapidlogger Hardware debe seleccionarse desde el programa Rapidlogger para PC. La PC debe estar conectada al sistema Rapidlogger a través de un cable Ethernet y poder comunicarse con ella. Una vez que se selecciona la opción de menú, aparece la siguiente ventana en la pantalla de la PC.
Al hacer clic en el botón Ping, el usuario puede asegurarse de que haya una Unidad Rapidlogger en la dirección IP especificada en el cuadro "Host". Para borrar la tarjeta de memoria SD, simplemente presione el botón Erase SD en Rapidlogger Utility.
Alternativamente, el usuario también puede borrar la tarjeta SD del panel frontal del Rapidlogger presionando F6, F6, F5, F5. Esto borra la tarjeta SD en la unidad Rapidlogger.
Todas las entradas del sensor en el Rapidlogger están calibradas de fábrica para ser la mejor práctica de la industria. Los usuarios pueden recalibrar la unidad si hay disponible un equipo de calibración adecuado.
Si se requiere calibración rastreable, está disponible en la fábrica. Esto solo es necesario para los clientes que requieren una certificación NIST rastreable debido a obligaciones contractuales con su cliente.
Para realizar una calibración normal para corregir o probar las entradas del sensor en la unidad Rapidlogger, se requiere el siguiente equipo.
Calibrar las entradas del sensor analógico
El primer paso es desconectar todos los sensoresEl primer paso es desconectar todos los sensoresEl primer paso es desconectar todos los sensoresEl primer paso es desconectar todos los sensores, etc. conectados a las entradas analógicas. Después de esto, conecte el calibrador de miliamperios a la entrada analógica en el Rapidlogger. Para un calibrador de corriente de tres cables, conecte el cable de alimentación a la salida de 24 V CC de Rapidlogger, conecte el cable de tierra al conector de tierra de CC de Rapidlogger y el cable de señal de miliamperios a la entrada mA1 de Rapidlogger. Para un calibrador de corriente de dos hilos, conecte el terminal positivo a la salida Rapidlogger de 24 VCC y el conector de señal / tierra a la entrada Rapidlogger mA1. Encienda el calibrador de corriente analógico con la configuración de 4 mA.
Ahora coloque la unidad Rapidlogger en el modo de diagnóstico analógico (presione F6, F6, F5, F1). Aparecerá una pantalla en la unidad Rapidlogger que mostrará los valores de entrada analógica actuales. La primera entrada analógica debería leer 4 mA o un valor muy cercano. Cambie la configuración del calibrador de corriente analógico para generar 16 mA, la lectura analógica en la pantalla del Rapidlogger ahora debería leer 16 mA o un número cercano. Si el error está en un rango aceptable, entonces no se requiere calibración. Por ejemplo, para un transductor de presión de 10000 psi (4-20 mA) conectado a la entrada analógica, un error de 0.01 mA representa un error de 6.25 psi en la lectura del sensor a escala completa. Este número se calculó dividiendo 10000 (el rango del sensor en psi) por 16 (la salida de escala completa de la señal en mA) y nuevamente por 0.01 (el error de la señal en mA). Si el error no es aceptable, entonces se requiere calibración.

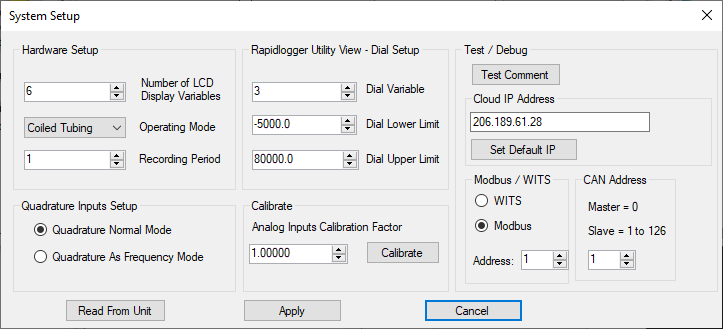

Para comenzar el proceso de calibración, asegúrese de que Rapidlogger Utility esté funcionando y lista. Presione Configuración del sistema para llegar a la siguiente pantalla.
En esta pantalla, ingrese 1.000 (uno punto cero) como Factor de Calibración Analógica. No presione el botón de calibración todavía.
En la pantalla Rapidlogger, coloque la unidad Rapidlogger en modo de calibración presionando F8 desde la pantalla de diagnóstico analógico. La pantalla de la unidad Rapidlogger no indicará que está en modo de calibración. También mostrará la constante de calibración actual. Escribe este número. Ahora presione el botón de calibración de Rapidlogger Utility. El nuevo factor de calibración aparecerá ahora en la pantalla de la Unidad Rapidlogger. El siguiente paso es calcular el factor de calibración correcto en la pantalla. Un factor de calibración sugerido se mostrará automáticamente en la pantalla. Ingrese el valor sugerido en el cuadro Factor de calibración analógica en la Rapidlogger Utility y presione el botón Calibrar.
El sistema calcula el valor sugerido del factor de calibración asumiendo que se está utilizando una fuente de corriente calibrada de 16 mA como entrada al terminal mA1 en la unidad Rapidlogger. Se pueden usar otros valores de la corriente de calibración, pero luego depende del usuario calcular el factor de calibración.
Verificación de la calibración en las entradas del sensor de frecuencia
El primer paso es eliminar todos los sensores, etc., conectados a las entradas de frecuencia. Después de esto, conecte el cable de tierra de la entrada de frecuencia calibrada al terminal de tierra de CC en la unidad Rapidlogger. Ahora conecte el cable de salida de frecuencia del generador de frecuencia calibrado a la entrada F1 en la unidad Rapidlogger. Establezca el nivel de voltaje de la señal entre 12 y 24 V CC, y genere una onda cuadrada de 1 kHz.
Ahora coloque la unidad Rapidlogger en el modo de diagnóstico digital (presione F6, F6, F5, F2). Aparecerá una pantalla en la unidad Rapidlogger que mostrará los valores actuales de entrada digital y de frecuencia. La lectura para la frecuencia 1 debería leer 1000Hz. Si la señal es muy diferente, entonces se requiere la calibración de las señales de entrada de frecuencia. Por favor, consulte con el soporte técnico en la fábrica para obtener ayuda.
Verificación de la calibración en las entradas del totalizador
Las entradas del totalizador en el Rapidlogger no necesitan calibrarse en el campo. Su calibración adecuada se puede verificar en el campo de la siguiente manera.
El primer paso es eliminar todos los sensores, etc., conectados a las entradas de frecuencia. Después de esto, conecte el cable de tierra de la entrada de frecuencia calibrada al terminal de tierra de CC en la unidad Rapidlogger. Ahora conecte el cable de salida de frecuencia del generador de frecuencia calibrado a la entrada F1 en la unidad Rapidlogger. Establezca el nivel de voltaje de la señal entre 12 y 24 V CC, y genere una onda cuadrada de 1 kHz. Ahora coloque la unidad Rapidlogger en el modo de diagnóstico digital (presione F6, F6, F5, F2). Aparecerá una pantalla en la unidad Rapidlogger que mostrará los valores actuales de entrada digital y de frecuencia. La lectura para el Total 1 debería leer un aumento de exactamente 1000 cuentas por segundo. Si el usuario tiene acceso a un generador de impulsos que puede generar un número fijo de impulsos, esto también se puede utilizar para confirmar la operación del totalizador.
Verificación de la calibración en las entradas del codificador
El primer paso es eliminar todos los sensores, etcétera, conectados a las entradas del codificador. Después de esto, conecte un codificador rotatorio bueno conocido al Rapidlogger de la siguiente manera. El cable de tierra del codificador debe conectarse al terminal de tierra de CC en la unidad Rapidlogger. El cable de alimentación del codificador debe conectarse al terminal de salida de 5 V CC en el Rapidlogger. Los canales del codificador A y B deben conectarse a los terminales Q1A y Q1B en el Rapidlogger.
Ahora coloque la unidad Rapidlogger en el modo de diagnóstico digital (presione F6, F6, F5, F2). Aparecerá una pantalla en la unidad Rapidlogger que mostrará los valores actuales de entrada digital y de frecuencia. La lectura para la cuadratura 1 debería leer exactamente 0. Ahora gire el codificador exactamente 1 vuelta completa. El número de recuentos en cuadratura que se muestra en la pantalla debe ser exactamente igual a 4 veces la resolución nominal del codificador.
Para cargar un nuevo firmware en el Rapidlogger, se requiere un cable Ethernet y un programa de descarga de firmware. No intente cargar un nuevo firmware en el Rapidlogger a menos que el contacto de soporte técnico se lo indique específicamente. Conecte el cable de interfaz al conector del puerto Ethernet en el Rapidlogger. Ahora conecte el otro extremo del cable Ethernet al puerto Ethernet de la PC o mediante un concentrador Ethernet.
Ahora ejecute el programa AutoUpdate en la PC, este programa está incluido en el CD que acompaña a la unidad. Seleccione la dirección IP del sistema Rapidlogger que se actualizará. Esto normalmente es 192.168.0.5. Ahora seleccione el archivo de firmware de reemplazo y haga clic en el botón Actualizar. El programa actualizará el firmware y mostrará un cuadro de diálogo a tal efecto una vez que se complete la actualización. Esto solo tomará alrededor de 1-2 minutos.
USB PortSwitch S1CPUModuleUSB PortSwitch S1CPUModule

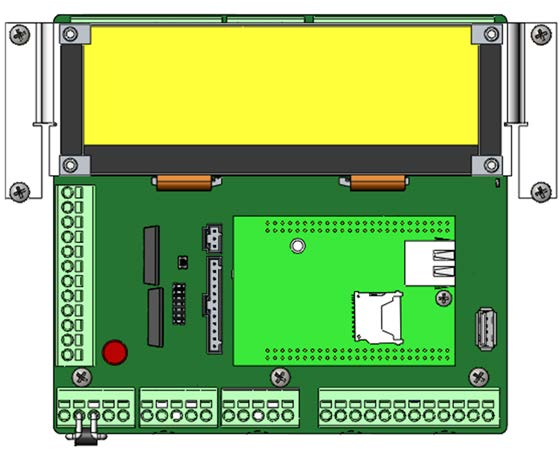

El módulo de la CPU Rapidlogger es reemplazable en caso de que haya daños en la CPU o si necesita reemplazar el módulo para usar un nuevo firmware. La sustitución del módulo de la CPU es un proceso delicado que solo puede realizar un técnico en electrónica experimentado. El módulo de la CPU es sensible a la electricidad estática. Solo debe reemplazarse cuando la unidad esté en un banco de trabajo antiestático.
No intente reemplazar el módulo de la CPU en la unidad Rapidlogger a menos que el contacto de soporte técnico se lo indique específicamente. Para reemplazar el módulo, asegúrese de que la unidad esté apagada y que el cable de alimentación esté desconectado. Ahora, con un destornillador muy pequeño, retire los dos tornillos de plástico blanco que sostienen el módulo en su lugar. Tenga en cuenta la orientación del módulo de la CPU en la placa. Con muy poca fuerza y con un ligero movimiento de balanceo, retire el módulo de la CPU. Instale suavemente el nuevo módulo de la CPU después de alinear sus pines con los orificios del zócalo, teniendo cuidado de alinear los dos conectores en la parte inferior y asegurándose de que la orientación del módulo sea correcta. El módulo debe instalarse fácilmente sin una fuerza excesiva. La superficie inferior de la placa de circuito del módulo debe estar al ras con la parte superior de los dos separadores blancos. Instale los dos tornillos de nylon blanco. La unidad ahora está lista para ser encendida.
La siguiente es una lista de repuestos recomendados para soportar entre 1 y 5 sistemas:
| 00-91903 | Placa principal Rapidlogger con CPU |
|---|---|
| 00-91713 | Pantalla LCD Rapidlogger |
| 00-92041 | Rapidlogger DC UPS 12V Batería |
| 00-92011 | Rapidlogger DC UPS Tarjeta de alimentación |
| 00-91929 | Sensor de presión |
| 00-92192 | Sensor de proximidad inductivo |
| 00-92168 | Cable común sobremoldeado, desmontable |
| 00-92169 | Cable Prox sobremoldeado, desmontable 100 pies |
| 00-92167 | Cable Viatran sobremoldeado, desmontable 100 pies |
Para reparación y servicio de la unidad, por favor contacte a sales@rapidlogger.com
Los certificados ATEX completos del sistema, sus sensores y el equipo relacionado se pueden descargar del sitio web de Rapidlogger en la siguiente URL.
http://www.rapidlogger.com/downloads/ATEX.pdf
