Transductor de presión
La presión se mide por medio de un transductor de presión. En general, se utilizan dos tipos de transductores de presión en el campo petrolero: tipo de unión de martillo y tipo roscado. Ambos tipos de transductores de presión son sensores analógicos. Su salida puede ser en forma de una corriente, un voltaje o una señal de milivoltios. En todos los casos, la salida analógica es proporcional a la presión que se aplica al transductor de presión. La salida de un transductor de presión de tipo actual oscila entre 4 y 20 miliamperios. Estos son el tipo más común de transductores de presión utilizados en el campo petrolífero y a veces se denominan sensores de corriente, 4-20 mA o miliamperios, estos sensores se pueden conectar directamente a una de las entradas de miliamperios del Rapidlogger. La salida de un sensor de presión de tipo voltaje puede variar de 0-10 voltios y este tipo de sensor se puede conectar a la entrada analógica de una unidad Rapidlogger si se han configurado en fábrica para la entrada de voltaje. Un sensor de presión de milivoltios solo se puede conectar a las entradas analógicas Rapidlogger a través de un acondicionador de señal o amplificador de corriente
Los sensores analógicos, como los transductores de presión, pueden conectarse a una de las cuatro entradas analógicas de alta resolución del sistema. Las cuatro entradas analógicas admiten entradas de señal de 4-20 mA y sensores de 2 y 3 cables. Los valores de escala y desplazamiento para un transductor de presión de 15,000 psi se pueden calcular de la siguiente manera.
Configuración de entrada de mA de Rapidlogger
Rango completo de 0-20 mA = 65535 (recuentos A / D)
Rango escalado de 4-20 mA = 52428 (recuentos A / D)
Rango escalado de 0-4 mA = 13107 (recuentos A / D)
Factor de escala = 15000 (psi) / 52428 (recuentos de AtoD) = 0.2861066 (psi / recuento)
Valor de compensación = 0.2861066 x 13107 = -3750 (psi)
Los sensores de carrera de la bomba son interruptores de proximidad que detectan la rotación de alguna parte móvil de una bomba. Los interruptores de proximidad de 2 y 3 cables que van desde 12-24 V pueden conectarse al Rapidlogger. Los sensores de proximidad o los contadores de carrera, como a veces se los llama, pueden ser uno tres tipos comunes. El tipo de sensor de proximidad más utilizado es el interruptor de proximidad inductivo que genera una señal cada vez que una pieza de metal está dentro del alcance. Otro tipo de sensores puede ser un interruptor de láminas que provoca un cierre del interruptor cada vez que se expone a un imán. El Rapidlogger puede acomodar la mayoría de los tipos de interruptores de proximidad CC (tipo de pulso, tipo de colector abierto y tipo de contacto seco / cierre de interruptor).
La configuración del software para todos estos sensores sería la misma, pero es posible que tengan que conectarse de forma diferente según la documentación de su fabricante. Dos de las entradas de frecuencia del Rapidlogger (F1 y F2) están destinadas estrictamente a interruptores de proximidad y pueden acomodar tanto entradas de onda cuadrada como sinusoidales de -24 a 24V. Las otras dos entradas de frecuencia (Q1A y Q2A) se comparten entre la entrada de frecuencia y las entradas de cuadratura y solo pueden admitir entradas de onda cuadrada de CC positivas (como las generadas por la mayoría de los sensores de proximidad. El uso de estas dos entradas (Q1A), y Q2A) se pueden configurar desde el panel frontal para que sean de frecuencia o cuadratura. Cada una de las cuatro entradas de frecuencia se totaliza automáticamente por el sistema y los totales están disponibles para visualizarse y registrarse. El factor de conversión para una bomba equipada con un interruptor de proximidad de 2000 pulsos por barril se puede calcular de la siguiente manera.
Configuración de entrada de conteos totales de Rapidlogger
Pulsos por barril = 2000 pulsos / barril
Factor de escala = 1/2000 pulsos / barril
Valor de compensación = 0 barriles
Configuración de velocidad de registro rápido (para barriles / minuto)
Base de tiempo de tasa interna = 1 segundo
Base de tiempo de tasa externa = 1 minuto = 60 segundos
Pulsos por barril = 2000 pulsos / barril
Conversión de tasa interna a externa = 60/1 = 60
Factor de escala = 1/2000 x 60 = 0.03
Valor de compensación = 0 barriles / minuto

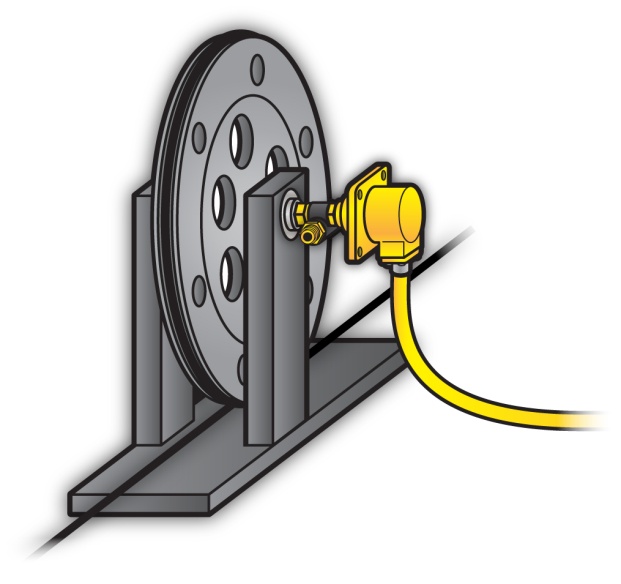

Se usa un codificador de profundidad en las operaciones de línea de acero, línea eléctrica y tubería flexible para medir la longitud o la profundidad del cable o tubería en el orificio. Esto se hace generalmente haciendo correr una rueda de fricción en el alambre o tubería. La rueda de fricción está conectada al eje del codificador de profundidad. A continuación se muestra un codificador de profundidad junto con uno con un adaptador de rueda de fricción de profundidad de línea recta conectado.
La salida de un codificador de profundidad tiene la forma de dos conjuntos de señales de pulso (generalmente señales A y B etiquetadas) que están desfasadas 90 grados entre sí. Estos se llaman pulsos de cuadratura y los codificadores se llaman codificadores de cuadratura. Los pulsos de salida de un codificador de profundidad son generalmente de 5 voltios, sin embargo, algunos tipos de codificadores de profundidad tienen pulsos de salida de 12 voltios. El Rapidlogger puede interactuar con hasta dos codificadores en cuadratura con pulsos de salida que van desde 5 a 24 voltios. Para calcular el factor de escala de un codificador de profundidad también se requiere cierta información sobre su esquema de montaje. A continuación se muestra un codificador de profundidad conectado a la rueda de fricción en una unidad slickline.
En el diagrama anterior, el codificador de profundidad está conectado a la rueda de fricción a través de una relación 1: 1. Entonces, por cada vuelta de la línea de paso del codificador, pasará una circunferencia de la rueda. Los diferentes codificadores de profundidad pueden tener un número diferente de pulsos por revolución. El factor de escala para un codificador de profundidad de pulso / revolución de 300 montado en una rueda de circunferencia de 2 pies se puede calcular de la siguiente manera.
Configuración de entrada de cuadratura total Rapidlogger
Pulsos por revolución = 300 (pulsos / revolución)
Pulsos por pie = 300 (pulsos) / 2 (pies) = 150 (pulsos por pie)
Factor de escala = 1/150 (pies / pulso) = 0.0066667
Valor de compensación = 0 (pies)
Configuración de velocidad de cuadratura de Rapidlogger
Base de tiempo de tasa interna = 1 segundo
Base de tiempo de tasa externa = 1 minuto = 60 segundos
Conversión de tasa interna a externa = 60/1 = 60
Factor de escala = 1/150 x 60 (pies / pulso / minuto) = .4000
Valor de compensación = 0 (pies / minuto)
Si el diámetro de la rueda se usa para calcular la circunferencia de la rueda en lugar de una ejecución de calibración en el taller o patio, entonces el diámetro de la línea de acero también debe tenerse en cuenta al calcular la circunferencia.
Cálculo de la circunferencia de la rueda de fricción Rapidlogger slickline
Diámetro de la rueda en la parte inferior de la ranura de la línea de acero en la rueda = 1.0 pies
Diámetro de la línea de acero = 0.125 pulgadas = 0.0104167 pies
Diámetro efectivo de la rueda = 1 pie +2 x (0.0104167 / 2) pies
Diámetro efectivo de la rueda = 1.0104167 pies
Circunferencia de la rueda = Pi x diámetro = x diámetro = 3.1743176
Configuración de entrada de cuadratura total Rapidlogger
Conversión de tasa interna a externa = 60/1 = 60
Pulsos por revolución = 300 (pulsos / revolución)
Pulsos por pie = 300 / 3.1743176 = 94.5085 (pulsos por pie)
Factor de escala = 1 / 94.5085 (pies / pulso) = 0.01058106
Valor de compensación = 0 (pies / minuto)
Configuración de velocidad de cuadratura de Rapidlogger
Factor de escala = 1 / 94.5085 x 60 (pies / pulso / minuto) = 0.63486352
Valor de compensación = 0 (pies / minuto)
Célula de carga
La tensión y la compresión en unidades slickline, wireline y de tubos en espiral se miden por medio de celdas de carga. Las celdas de carga vienen en muchas formas y tamaños diferentes. A continuación se muestran dos tipos diferentes de celdas de carga. La salida de las celdas de carga puede tener la forma de una señal de corriente, voltaje o milivoltios. En todos los casos, la salida analógica es proporcional a la tensión o compresión que se aplica a la celda de carga.
Se puede conectar una celda de carga analógica a cualquiera de las cuatro entradas de miliamperios del Rapidlogger. Los valores de escala y desplazamiento para una celda de carga de compresión de 50000 lbs solo se pueden calcular de la siguiente manera.
Configuración de entrada de mA de Rapidlogger
Rango completo de 0-20 mA = 65535 (recuentos A / D)
Rango escalado de 4-20 mA = 52428 (recuentos A / D)
Rango escalado de 0-4 mA = 13107 (recuentos A / D)
Factor de escala = 50000 (lb) / 52428 (recuentos de AtoD) = 0.95369 (lb / recuento)
Valor de compensación = 0.95369 x 13107 = -12500 (lb)
Los valores de escala y desplazamiento para una celda de carga de tensión / compresión de 50000 lb se pueden calcular de la siguiente manera.
Configuración de entrada de mA de Rapidlogger
Rango completo de 0-20 mA = 65535 (recuentos A / D)
Rango escalado de 4-20 mA = 52428 (recuentos A / D)
Cero para una celda de compresión de tensión sería de 12 mA o 39321 recuentos
Factor de escala = (50000 + 50000) (lb) / 52428 (recuento) = 1.907378 (lb / recuento)
Valor de compensación = 0.1907378 x 39321 = -75000 (lb)
Para trabajos de slickine y línea eléctrica, la celda de carga a menudo se une a la polea inferior en la boca del pozo. En tal instalación, la celda de carga ve una carga diferente a la tensión en la línea. Esto cambia el cálculo para el factor de escala y el desplazamiento de la celda de carga. Este tipo de instalación se muestra anteriormente en esta sección. Si el ángulo del cable sobre la polea inferior es de 90 grados, la escala y los valores de compensación para una celda de carga de tensión de 5000 lb instalada en una unidad de cable o línea de acero en el grillete de la polea se pueden calcular de la siguiente manera.
Configuración de entrada Rapidlogger mA para el accesorio de la rueda de polea
Rango completo de 0-20 mA = 65535 (recuentos A / D)
Rango escalado de 4-20 mA = 52428 (recuentos A / D)
Rango escalado de 0-4 mA = 13107 (recuentos A / D)
Ángulo de cable en la polea = 90 grados
Factor de polea = 2 x cos (90/2) grados = 2 x 0.707106 = 1.4142135
Factor de escala = capacidad de la celda de carga / factor de polea / rango escalado de 4-20 mA
Factor de escala = 5000 / 1.4142135 / 52428 = 0.0674359866 (lbs / count)
Valor de compensación = 0.0674359866 x 13107 = -883.883 (lb)

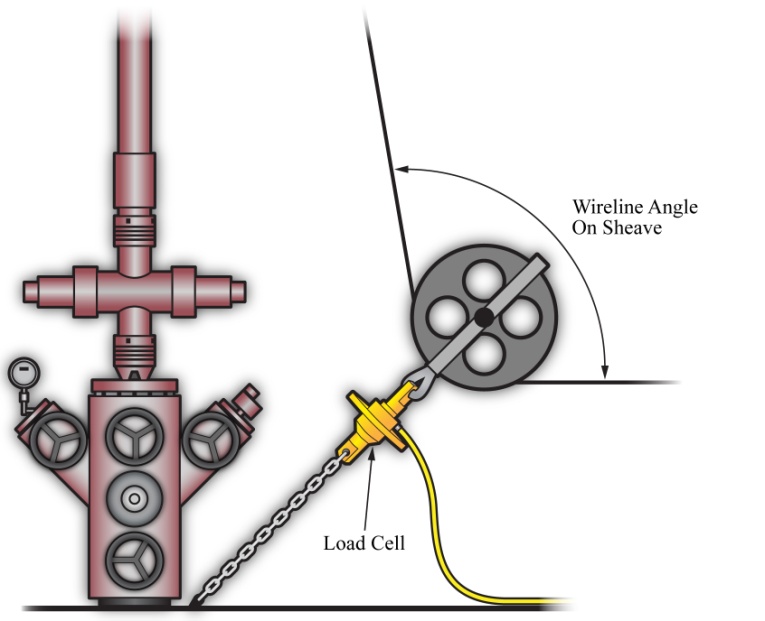

El ángulo del cable sobre la polea no siempre es de 90 grados. En el siguiente ejemplo de cálculo, se calcula el factor de escala y el desplazamiento para una celda de carga de 2000 lb instalada en una polea con un ángulo de cable de 95 grados.
Configuración de entrada Rapidlogger mA para el accesorio de la rueda de polea
Rango completo de 0-20 mA = 65535 (recuentos A / D)
Rango escalado de 4-20 mA = 52428 (recuentos A / D)
Rango escalado de 0-4 mA = 13107 (recuentos A / D)
Ángulo de cable en la polea = 95 grados
Factor de polea = 2 x cos (95/2) grados = 2 x 0.6755902 = 1.3511804152
Factor de escala = capacidad de la celda de carga / factor de polea / rango escalado de 4-20 mA
Factor de escala = 2000 / 1.3511804152 / 52428 = 0.0282327621 (lbs / count)
Valor de compensación = 0.0282327621 x 13107 = -370.04 (lb)
Caudalímetro y densitómetro Coriolis
Muchas unidades de cemento modernas están equipadas con un densitómetro tipo Coriolis (Micro Motion, Endress + Hauser, etc.). Estos densitómetros pueden medir la velocidad de flujo, el volumen y la densidad del fluido de tratamiento. La salida de los densitómetros generalmente tiene la forma de una salida analógica para la densidad y una salida de frecuencia para el caudal. Estas señales se pueden conectar a la unidad Rapidlogger y los datos se pueden mostrar y grabar. Las salidas de miliamperios de la unidad transmisora del medidor de flujo se pueden conectar a una de las entradas de miliamperios, y las salidas de frecuencia del medidor de flujo se pueden conectar a una de las entradas de frecuencia del Rapidlogger. Los medidores de flujo y densidad de Micro Motion y Endress + Hauser permiten escalar la señal de salida. Estos factores de escala son configurables en los transmisores de salida fabricados por los fabricantes. Esto generalmente se logra mediante un programa de configuración basado en PC que es proporcionado por el fabricante del medidor de flujo. El factor de escala de salida debe conocerse para poder conectar correctamente los medidores de flujo y densidad al Rapidlogger.
Una vez que se conocen estos factores de escala, la escala analógica y de frecuencia y la configuración de compensación de las entradas relevantes de Rapidlogger se pueden calcular como se muestra en las secciones anteriores. Generalmente, el medidor de flujo emite la densidad en una salida de miliamperios y la velocidad de flujo se transmite en una salida de frecuencia desde el transmisor del medidor de flujo. Póngase en contacto con la fábrica para obtener más asistencia sobre la conexión de medidores de flujo al sistema Rapidlogger.
Relé de apagado para condiciones de sobrepresión
Muchas unidades de bombeo modernas están equipadas con un sistema de apagado de la bomba. Estos sistemas normalmente pueden operar en un circuito neumático, eléctrico o hidráulico. En caso de que se desee que el sistema Rapidlogger apague la bomba en caso de una condición de sobrepresión, el relé de salida se puede configurar de la siguiente manera.
El cableado de salida de control en el Rapidlogger normalmente está conectado a la salida del Relé 7. Esto se puede programar usando la Utilidad del sistema Rapidlogger de la siguiente manera:
Configuración de salida de relé Rapidlogger
Tipo de E / S = Salida de relé
Número de entrada = 7
Valor límite = 5000 (donde 5000 es la presión de apagado por sobrepresión deseada)
Comparar variable = 1 (donde la variable 1 es la presión de la bomba)

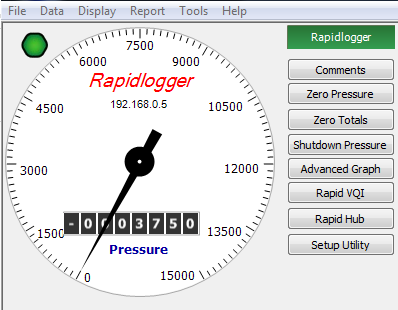

El apagado por presión se puede programar en el software RapidVU de la siguiente manera:

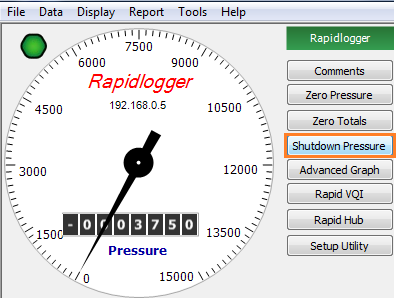

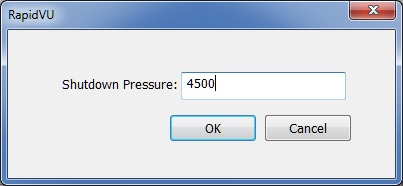

1. Seleccione el botón Presión de apagado y aparecerá una ventana emergente.
2. Ingrese la presión de apagado deseada (predeterminada: 14900.00 psi). Seleccione OK.
La tarjeta de memoria SD (5) instalada en la unidad Rapidlogger registra todos los datos del trabajo cuando se enciende. El operador no necesita hacer nada para iniciar la grabación del trabajo, aparte de encender la unidad. En uso normal, los datos se recuperan de la tarjeta de memoria SD a través del enlace Ethernet utilizando los programas de PC suministrados "RapidVu" o la "Utilidad del sistema Rapidlogger". A medida que se graban más y más datos en la tarjeta de memoria SD, comienza a llenarse. Se recomienda encarecidamente que la tarjeta de memoria SD se borre o formatee cada pocas semanas para evitar la corrupción de datos. Esto se puede hacer utilizando el programa "Rapidlogger System Utility" o desde el teclado del panel frontal del (Presione F6, F6, F6, F5). Asegúrese de que todos los datos del trabajo anterior se hayan transferido de la tarjeta SD a la PC.
ADVERTENCIA: La tarjeta SD en el Rapidlogger puede corromperse debido a repetidas interrupciones y fluctuaciones de energía inadecuadas. El usuario debe descargar todos los datos importantes después de cada trabajo. La tarjeta SD debe formatearse / borrarse desde el panel frontal o mediante el uso del programa RapidVu cada pocos trabajos (10-15 trabajos) después de que se hayan descargado.

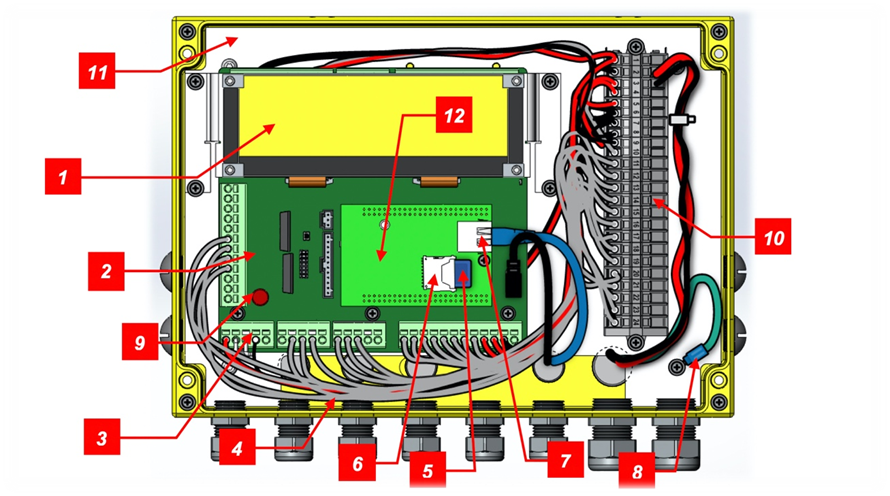

Los diversos componentes del sistema Rapidlogger se muestran en el siguiente diagrama.
1) Pantalla LCD
2) Tablero principal
3) Conector de alimentación
4) Conector de puerto serie
5) Tarjeta SD
6) Conector de tarjeta SD
7) Conector Ethernet
8) Conector a tierra
9) Fusible reemplazable en campo de 1 amperio
10) Terminal de cableado
11) Placa de montaje
12) Módulo CPU
Cuando se utiliza el sistema Rapidlogger con el punto de acceso WiFi Rapidlogger suministrado, la conexión es simple. Simplemente conecte su computadora o computadora portátil al punto de acceso WiFi llamado Rapidlogger. Todos los ajustes de red se configurarán automáticamente.

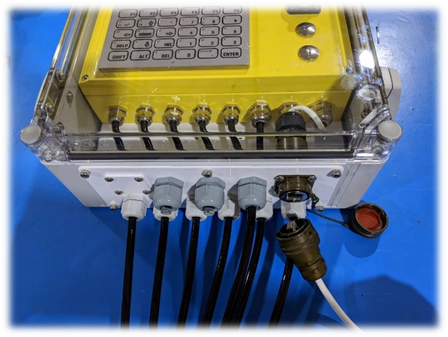

El Rapidlogger está equipado con un conector Ethernet resistente a la intemperie. Si se instala un cable en este conector y se conecta a un puerto de red, el Rapidlogger puede comunicarse con una computadora PC. La mayoría de los cables Ethernet que se utilizan están cableados directamente y están destinados a conectar un dispositivo a un concentrador o conmutador Ethernet. Este es el tipo de cable que está instalado en el Rapidlogger. El segundo tipo de cables Ethernet que se utilizan están cableados de manera cruzada y están destinados a conectar dos dispositivos entre sí sin la necesidad de un concentrador. Se suministra un parche cruzado corto con el Rapidlogger y se puede instalar entre el conector Ethernet (7) y el conector del cable.
Por lo tanto, si la instalación requiere que el Rapidlogger se comunique con una PC a través de un Hub / Switch como en la mayoría de los casos, entonces el cable Ethernet debe usarse sin ningún cambio. Sin embargo, si la instalación requiere que el Rapidlogger se comunique con una PC sin un Hub / Switch, entonces el parche cruzado debe instalarse dentro de la unidad Rapidlogger.
La segunda parte de comunicarse con una PC es configurar la dirección IP correcta, la dirección de la puerta de enlace y la máscara de red. Hay dos tipos de mecanismos de configuración de direcciones, automático / dinámico / DHCP y estático. La unidad Rapidlogger utiliza direcciones IP estáticas. La dirección IP actual y la configuración de la dirección de la puerta de enlace en la unidad se muestran en la pantalla en la parte inferior izquierda e inferior derecha de la pantalla durante unos segundos después de encender la unidad. Ambos o estos son números son una secuencia de cuatro números de tres dígitos del formulario (192.168.000.005). Para que Rapidlogger se comunique correctamente con una PC a través de la conexión Ethernet, la PC y Rapidlogger deben tener direcciones IP compatibles que estén dentro de la misma subred. Si el usuario no está familiarizado con las direcciones IP, se recomienda que utilice lo siguiente.
PC / Laptop — IP: 192.168.000.001 — Gateway: 192.168.000.001 — Netmask: 255.255.255.000
Rapidlogger — IP: 192.168.000.005 — Gateway: 192.168.000.001 — Netmask: 255.255.255.000
La configuración de IP en una PC se realiza desde el panel de control de Windows en el campo de configuración de IP dentro de las propiedades del cuadro de diálogo Conexión de LAN. En el Rapidlogger, esta configuración se realiza desde el teclado del panel frontal. Presione F6, F6, F1 y luego ingrese la dirección IP, la puerta de enlace y la máscara de red cuando se le solicite en la pantalla. Realice un ciclo de encendido para verificar y activar la dirección IP desde la pantalla LCD. La dirección IP predeterminada de 192.168.000.005 se configura en el sistema en la fábrica. Esta es también la dirección IP a la que el sistema regresa cada vez que se realiza un restablecimiento de fábrica. Los usuarios avanzados deben seleccionar y usar las direcciones IP apropiadas para su red.
Una vez que las direcciones IP están configuradas, la PC y el Rapidlogger pueden comunicarse entre sí. La comunicación adecuada se puede verificar realizando un PING desde la PC a la dirección IP de Rapidlogger. Tenga en cuenta que algunos programas de firewall de PC bloquean la comunicación Ethernet con la que no están familiarizados. Si tiene un firewall de este tipo ejecutándose en su PC, es posible que deba deshabilitarlo o configurarlo específicamente para permitir una comunicación bidireccional completa a la dirección IP de Rapidlogger.
La unidad Rapidlogger tiene un modo de diagnóstico incorporado en el que se pueden ver las entradas sin procesar del sensor para facilitar la resolución de problemas. Se puede acceder al modo de diagnóstico para sensores analógicos desde el teclado del panel frontal (presione F6, F6, F5, F1, F1). Se puede acceder al modo de diagnóstico para sensores de frecuencia desde el teclado del panel frontal (presione F6, F6, F5, F2). En cada caso, aparece una pantalla en la pantalla LCD que muestra los distintos valores del sensor.
Todos los datos de Rapidlogger se basan en cálculos realizados en datos de entrada. Los resultados de los cálculos se almacenan en las variables del sistema. La configuración de las variables de entrada se puede ver y editar desde el panel frontal y utilizando el programa Rapidlogger Utility para PC.
Para ver una variable del sistema, seleccione la opción de vista (Presione F6, F6, F4, F3) y luego ingrese el número de variable para ver. Para editar una variable del sistema, seleccione la opción de vista (Presione F6, F6, F4, F4) y luego ingrese el número de variable para editar. El sistema le solicitará el valor actual de cada una de las configuraciones para esa variable en particular y luego le permitirá ingresar un nuevo valor. Para cualquier valor que necesite permanecer sin cambios, presione F6 y el sistema saltará al siguiente valor. La edición de las variables del sistema es una característica que solo deben hacer los usuarios avanzados y luego también se debe hacer usando Rapidlogger Utility.
La unidad Rapidlogger es capaz de comunicarse con otros dispositivos de terceros HMI, SCADA, sistemas y PLC que utilizan Modbus. El protocolo Modbus es una estructura de mensajería, ampliamente utilizada para establecer comunicación maestro-esclavo entre dispositivos inteligentes. Un mensaje Modbus enviado de un maestro a un esclavo contiene la dirección del esclavo, el 'comando' (por ejemplo, 'registro de lectura' o 'registro de escritura'), los datos y una suma de verificación. Dado que el protocolo Modbus es solo una estructura de mensajería, es independiente de la capa física subyacente. En la unidad Rapidlogger se implementa en Ethernet y utiliza el protocolo Modbus-TCP / IP. El Rapidlogger funciona en modo esclavo Modbus. Se permiten los registros de lectura y escritura en Modbus Holding

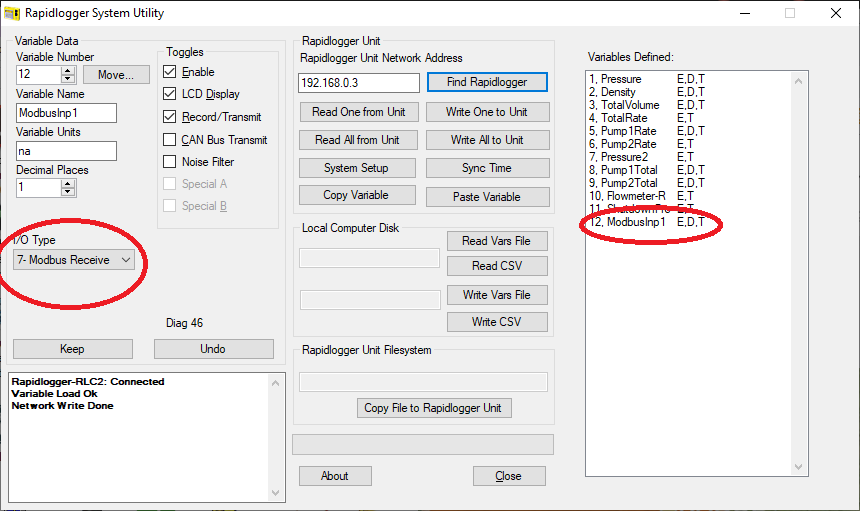

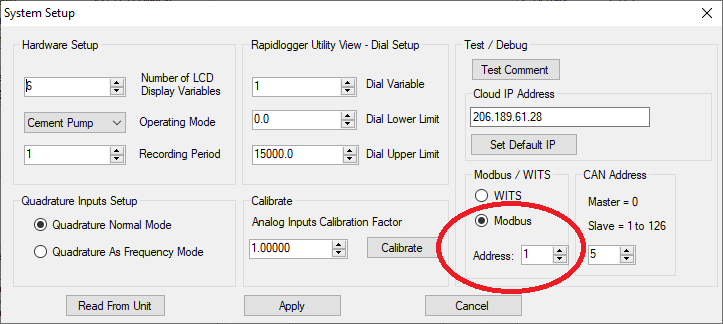

Para habilitar Modbus, utilice la Rapidlogger utility y en el cuadro de diálogo Configuración del sistema, active Modbus y seleccione una dirección esclava.
Reinicie la unidad Rapidlogger. Todas las variables definidas en el Rapidlogger ahora estarán disponibles automáticamente a través de Modbus. Entonces, la Variable # 1 de Rapidlogger estará disponible como Modbus Holding Register 1, como un valor de coma flotante de 32 bits en formato Big-endian. Rapidlogger Variable # 2 estará disponible como Modbus Holding Register 3, como un valor de coma flotante de 32 bits. Rapidlogger Variable # 3 estará disponible como Modbus Holding Register 5 y así sucesivamente.
Si es necesario escribir una variable en el Rapidlogger utilizando Modbus, el primer paso es crear una variable de tipo de recepción Modbus en el Rapidlogger de la siguiente manera.
Ahora, si un dispositivo Modbus Master escribe un número de coma flotante de 32 bits en el Registro Modbus # 23, entonces la Variable 12 de Rapidlogger se actualizará con este valor.
Tenga en cuenta que el protocolo Modbus o WITS0 se puede habilitar al mismo tiempo. Todos los sondeos Modbus en el Rapidlogger están limitados a una tasa de adquisición de 1Hz.
La unidad Rapidlogger es capaz de comunicarse con otros dispositivos de terceros HMI, SCADA, sistemas y PLC utilizando WITS. El protocolo de comunicación WITS o Wellsite Information Transfer Standard se usa para transferir datos de perforación y geología entre sistemas en un sitio de pozo. Este protocolo transmite datos en serie utilizando un registro predefinido con canales y valores. El registro predefinido utilizado con la unidad Rapidlogger es un subconjunto del registro WITS0 o WITS nivel 0.

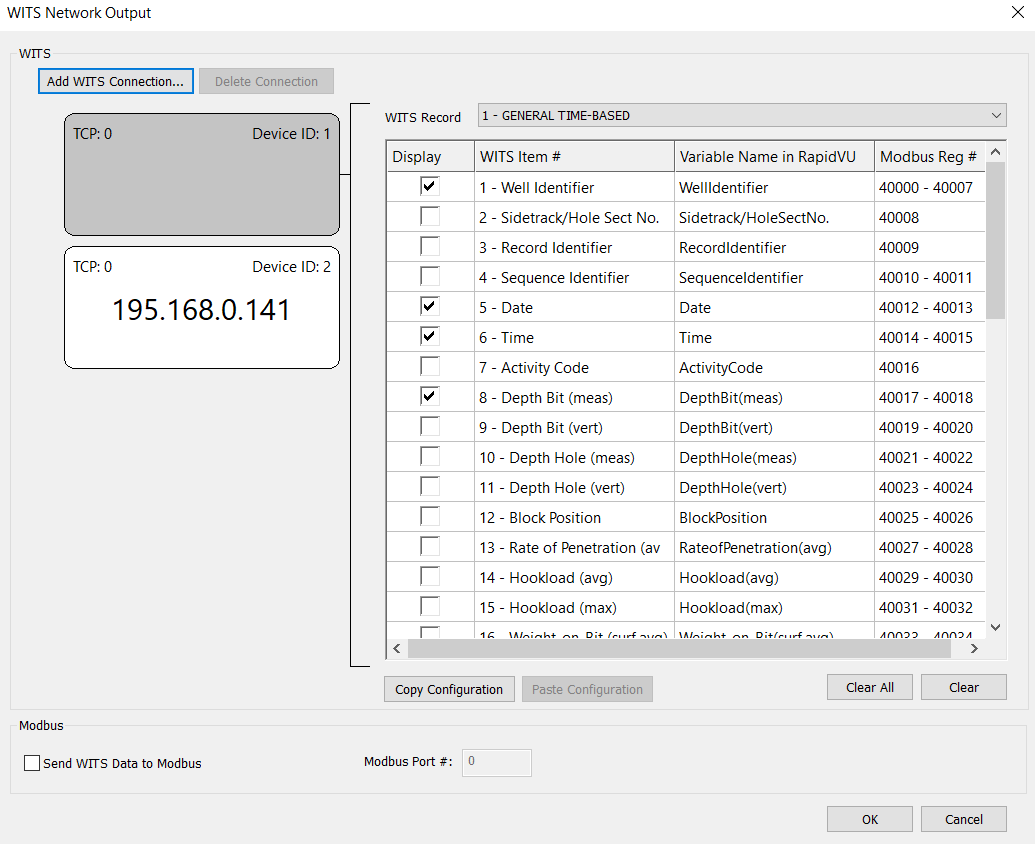

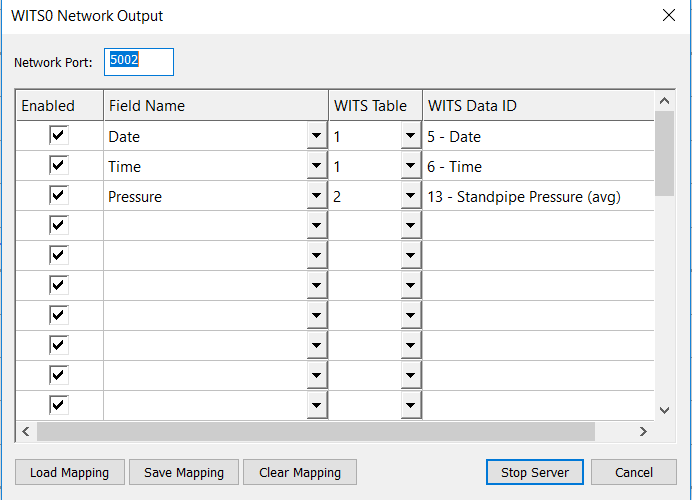

Se puede acceder a la pantalla de salida de red WITS0 a través del menú Datos
WITS de la red
Los datos de la Unidad Rapidlogger se pueden enviar a un servidor en la nube y acceder a ellos en tiempo real desde una ubicación remota. La dirección del servidor en la nube se puede configurar con Rapidlogger Utility de la siguiente manera

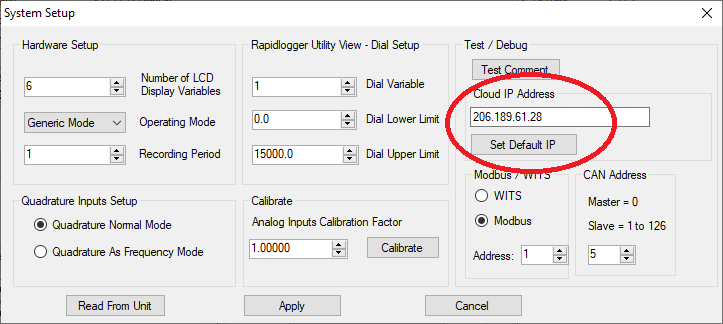

La dirección IP predeterminada del servidor Cloud conecta el Rapidlogger al servidor en la nube de Rapidlogger Systems. Si un cliente ha elegido configurar su propio servidor en la nube privada, puede ingresar la dirección IP de su servidor. Una vez completada esta configuración, el siguiente paso es conectar el cable de Ethernet de la unidad Rapidlogger a un enrutador o puerta de enlace que permita la conectividad a Internet.
Si usa el servidor Rapidlogger Cloud, vaya a la página de acceso al servidor Rapidlogger Cloud en el siguiente enlace
http://www.rapidlogger.com/pages/RapidCloud.html

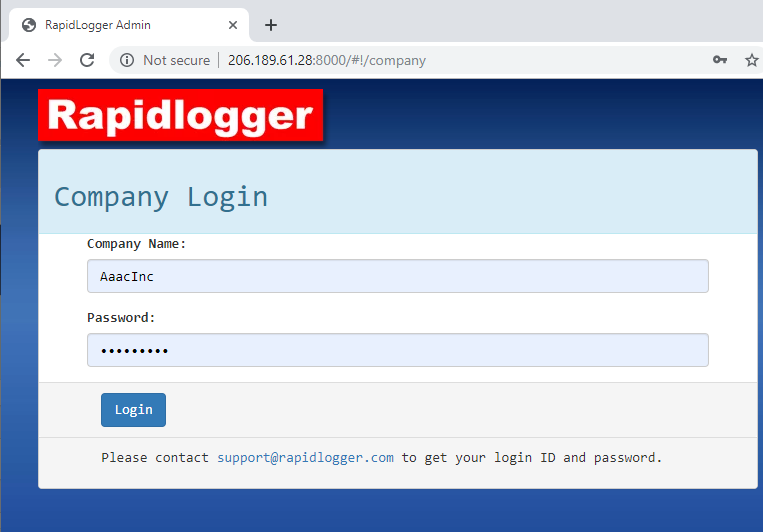

La siguiente página aparecerá en su navegador.
Ingrese el nombre y la contraseña de su empresa. Los nombres y las contraseñas de las empresas se configuran de forma gratuita comunicándose con el soporte de Rapidlogger Systems por correo electrónico a support@rapidlogger.com.

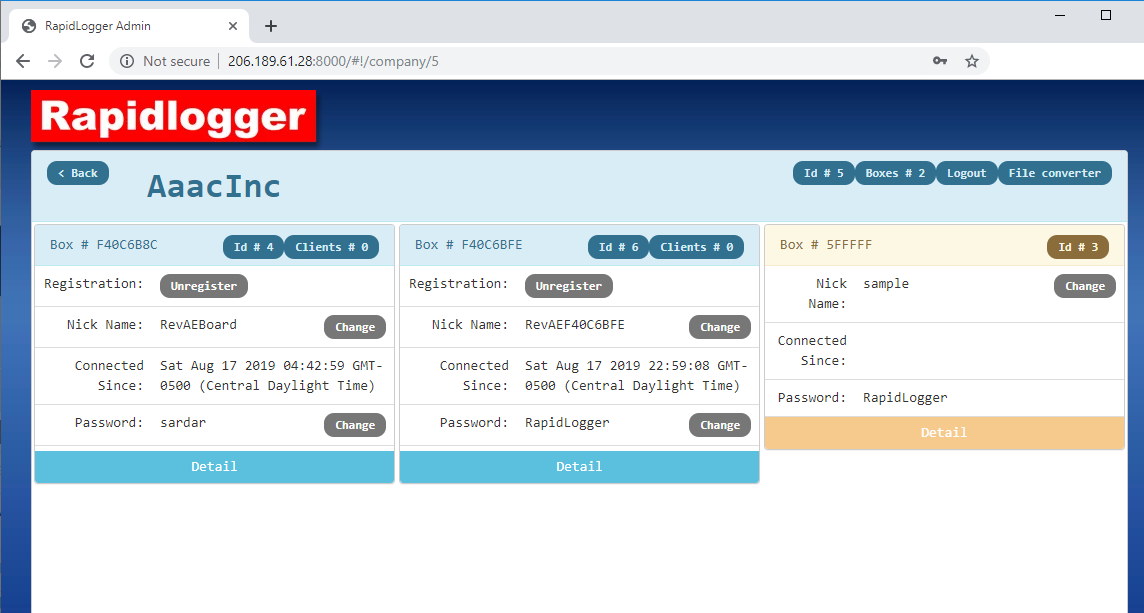

Una vez en la página de su empresa en el servidor Rapidlogger Cloud, aparece lo siguiente en su navegador
Esta página muestra todas las unidades Rapidlogger registradas en la empresa. Al hacer clic en "Detalle" se obtienen los datos en vivo en el navegador.

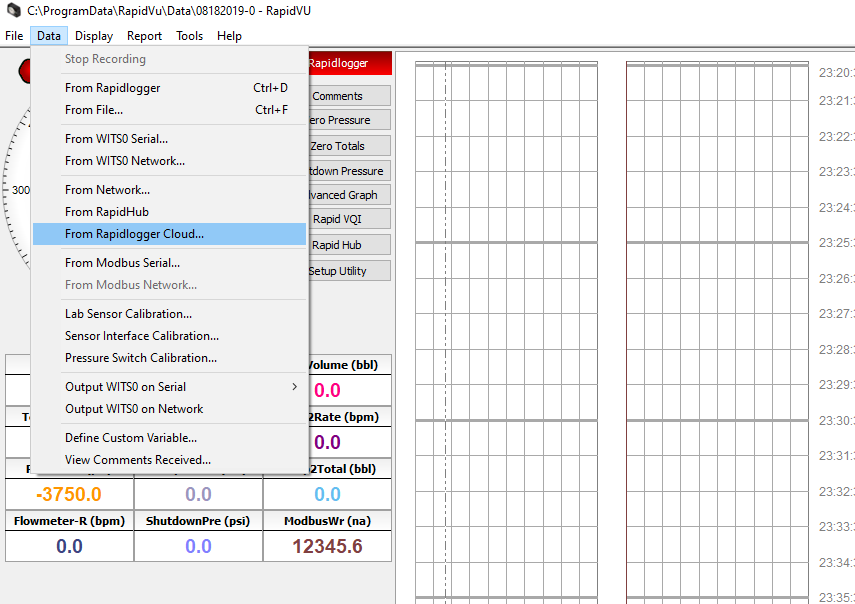

También se puede acceder a los datos de la unidad Rapidlogger enviados a la nube a través del programa RapidVu de la siguiente manera

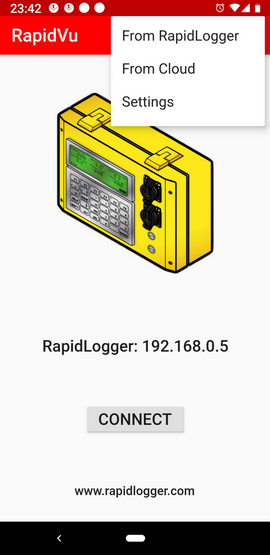

Si uno está usando la aplicación de Android o iPhone, se puede acceder a los datos en la nube de la siguiente manera
Este punto de acceso Wi-Fi le permitirá comunicarse de forma inalámbrica entre su sistema Rapidlogger y la computadora. El kit de Wi-Fi para el sistema Rapidlogger viene con un punto de acceso exterior (AP) de 2.4 GHZ de alto alcance y largo alcance y una fuente de alimentación cerrada como se muestra a continuación

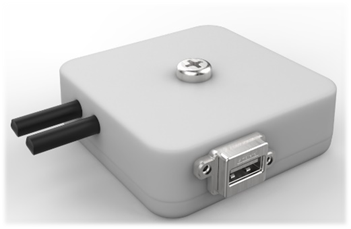

Componentes del punto de acceso Rapidlogger de segunda generación
1) Dispositivo de punto de acceso Wi-Fi
2) Puerto USB
Componentes del punto de acceso Rapidlogger de primera generación
1) Dispositivo de punto de acceso Wi-Fi
2) Fuente de alimentación Wi-Fi
3) Conector de alimentación
4) Conector Ethernet a Rapidlogger
5) Conector de dispositivo Ethernet a punto de acceso

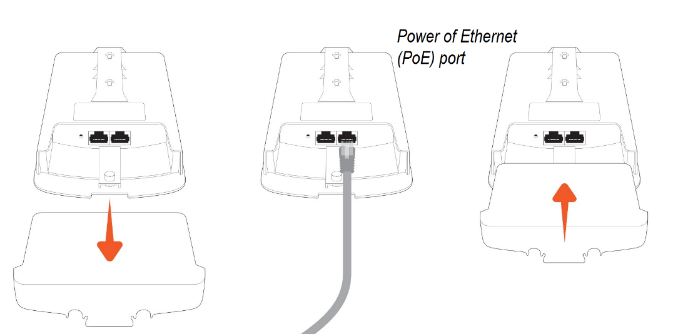

1. Retire el panel inferior trasero del dispositivo AP.
2. Conecte un extremo del cable Ethernet al puerto de alimentación a través de Ethernet (PoE) del AP y el otro extremo a la fuente de alimentación Wi-Fi (2) en el conector del dispositivo de punto de acceso (5) de Ethernet.
3. Coloque el panel que retiró en el paso 1 nuevamente en el dispositivo AP.

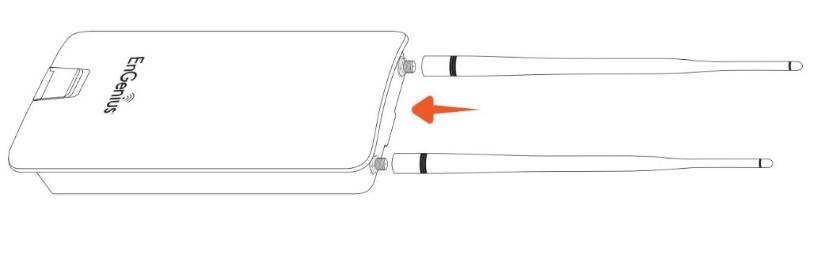

4. Atornille las antenas provistas en la parte superior del dispositivo AP.
5. Desconecte el cable Ethernet de su computadora. Conecte este cable Ethernet de la fuente de alimentación Wi-Fi (2) en el conector Ethernet al Rapidlogger (4) y el otro extremo en el puerto Ethernet del Rapidlogger como se muestra en la imagen a continuación. Encienda el Rapidlogger.

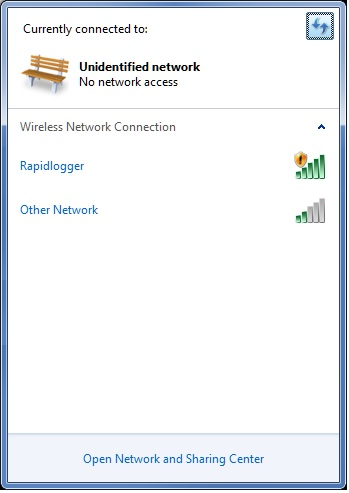

6. Haga clic en el símbolo de Internet ubicado en la esquina inferior derecha de su pantalla. Cambie su red a Rapidlogger.
7. Haga clic en el símbolo de Internet nuevamente y haga clic en Abrir Centro de redes y recursos compartidos

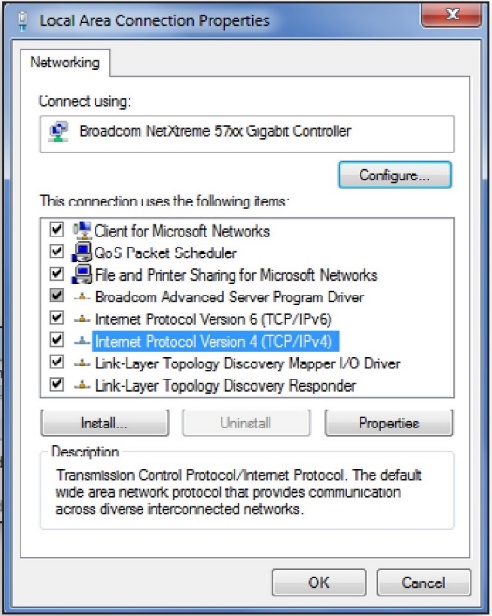

8. Seleccione Cambiar la configuración del adaptador ubicada a la izquierda. Haga clic en la conexión de área local y en Propiedades seleccione Protocolo de Internet versión 4 (TCP / IPv4).

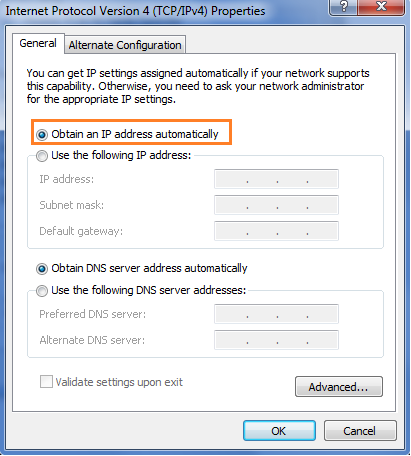

9. Cambie la configuración para obtener una dirección IP automáticamente.
10. Haga clic en Aceptar. Y nuevamente haga clic en Aceptar.
11. Para verificar esta configuración, abra el softwareRapidVU e intente ejecutarlo haciendo clic en Datos> Desde Rapidlogger. Si la palabra y el círculo de Rapidlogger se iluminan en verde, entonces estás conectado.
12. Ahora puede comunicarse con el sistema Rapidlogger desde su computadora.
13. Finalmente, monte su dispositivo Wi-Fi AP en algún lugar cercano a su sistema Rapidlogger. Esto generalmente se hace con bridas que conectan la parte posterior del dispositivo AP a un poste como se ve en la imagen a continuación. Sin embargo, el AP WiFi de segunda generación viene preinstalado en el Rapidlogger y no requiere instalación.
El acceso a la página web le permitirá tener acceso de solo lectura a todos los archivos Rapidlogger que se han guardado en la tarjeta SD del dispositivo Rapidlogger. Una vez que se guarda un archivo Rapidlogger en su PC, esto le permite leer los datos utilizando el software RapidVU.
1. En su PC que está conectada a través de Ethernet al Rapidlogger, ingrese la dirección IP del dispositivo Rapidlogger (dirección IP predeterminada: 192.168.0.5).

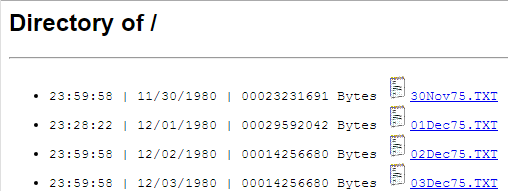

2. 2. La página web aparecerá y contendrá todos los archivos de Rapidlogger con la siguiente información: fecha y hora de guardado del archivo, tamaño en bytes y nombre del archivo en forma de enlace para acceso de solo lectura.

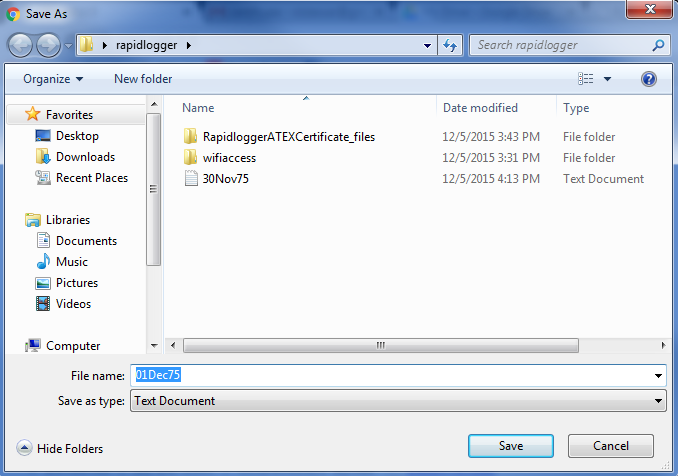

3. Para guardar un archivo Rapidlogger, haga clic derecho en el archivo y seleccione Guardar enlace como.... El nombre de archivo predeterminado es el mismo nombre que se muestra en el navegador web. Seleccione el botón Guardar después de seleccionar la ubicación deseada para guardar el archivo...
Nota: Para leer los datos en este archivo * .txt guardado recientemente, consulte las instrucciones "Para leer datos de un archivo * .txt:" en la sección 2.7 Uso del programa RapidVU
4. Para ver un archivo en el navegador web, haga doble clic en cualquier archivo disponible. El archivo aparecerá con acceso de solo lectura como se muestra a continuación.
5. Para volver a la lista de archivos, haga clic en el botón Atrás en el navegador web.
